溫度測量、控制用NTC熱敏電阻器簡介

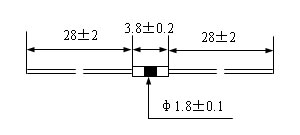

外形結構

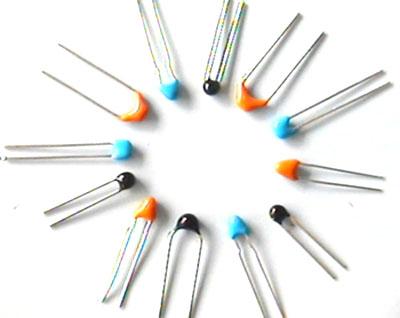

環氧封裝系列NTC熱敏電阻

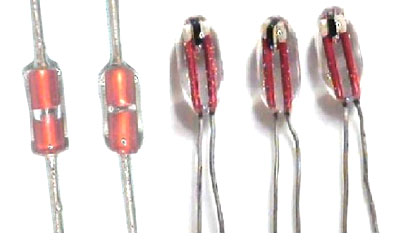

玻璃封裝系列NTC熱敏電阻
應用電路原理圖

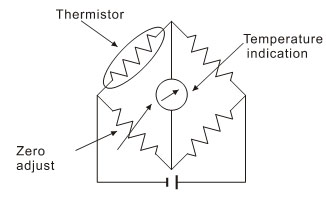

溫度測量（惠斯登電橋電路）
溫度控制
應用設計
- 電子溫度計、電子萬年歷、電子鐘溫度顯示、電子禮品；
- 冷暖設備、加熱恒溫電器；
- 汽車電子溫度測控電路；
- 溫度傳感器、溫度儀表；
- 醫療電子設備、電子盥洗設備；
- 手機電池及充電電器。
溫度補償用NTC熱敏電阻器
產品概述
許多半導體和ICs有溫度系數而且要求溫度補償，以在較大的溫度范圍中達到穩定性能的作用，由于NTC熱敏電阻器有較高的溫度系數，所以廣泛應用于溫度補償。
主要參數
額定零功率電阻值R25 (Ω)
R25允許偏差（%）
B值(25/50 ℃)/（K）
時間常數 ≤30S
耗散系數 ≥6mW/ ℃
測量功率 ≤0.1mW
額定功率 ≤0.5W
使用溫度范圍 -55 ℃ ~+125 ℃

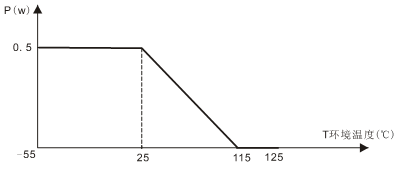

降功耗曲線：
|
|

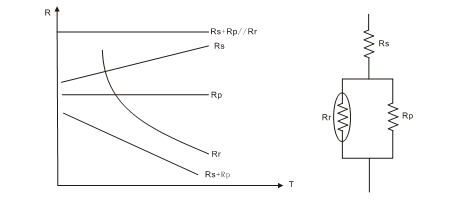

應用原理及實例
|
|
