傳感器形象化概述
傳感器定義的含義:
(1) ?傳感器是測量裝置,能完成檢測任務;
(2) ?它的輸入量是某一被測量,可能是物理量(如長、熱、力、電、時間、頻率等),也可能是化學量、生物量等;
(3) ?它的輸出量是某種物理量,這種量要便于傳輸、轉換、處理、顯示等,可以是氣、光、電量,但主要是電量;
（4）輸出與輸入有一定的對應關系,且應有一定的精確度。
 |
|
傳感器的組成(組成實例）

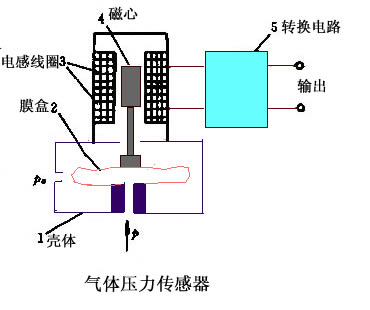

圖是一種氣體壓力傳感器示意圖。膜盒2的下半部與殼體1固接,上半部通過連桿與磁心4相連,磁心4置于兩個電感線圈3中,后者接入轉化電路5。這里膜盒就是敏感元件,其外部與大氣壓pa相通,內部感受被測壓力p,當p變化時,引起膜盒上半部移動,即輸出相應的位移量。可變電感3是轉化元件,它把輸入的位移量轉換成電感的變化。5即為轉換電路。
|
實際上,有些傳感器很簡單, 最簡單的傳感器由一個敏感元件(兼轉換元件)組成,它感受被測量時直接輸出電量,如熱電偶。
有些傳感器很復雜;大多數傳感器是開環系統,也有些是帶反饋的閉環系統。有些傳感器由敏感元件和轉換元件組成,沒有轉換電路,如壓電式加速度傳感器,其中質量塊是敏感元件,壓電片(塊)是轉換元件。有些傳感器轉換元件不只一個,要經過若干次轉換。
有些傳感器很復雜;大多數傳感器是開環系統,也有些是帶反饋的閉環系統。有些傳感器由敏感元件和轉換元件組成,沒有轉換電路,如壓電式加速度傳感器,其中質量塊是敏感元件,壓電片(塊)是轉換元件。有些傳感器轉換元件不只一個,要經過若干次轉換。
 |
 |
 |
| 測力計 | ||
 |
 |
 |
| 壓力計 | ||
