pt100溫度傳感器阻值,pt100溫度與阻值對照表

2017年10月25日 16:52 網絡整理 作者: 用戶評論(0

  Pt100在用于溫度傳感器時,是采用溫度系數符合特定要求的金屬鉑制成的,依據物體電阻值隨溫度變化而變化的原理工作的,電阻式溫度傳感器中,按照國際溫標(國際組織對熱力學溫度的定義)在熱力學溫度為273.15K(0℃)時阻值為100Ω的,由國際電工委員會(IEC)推薦的,傳感器(鉑熱電阻)分度號。

  Pt100溫度傳感器的主要技術參數如下:測量范圍:-200℃~+850℃;允許偏差值△℃:A級±(0.15+0.002│t│), B級±(0.30+0.005│t│);熱響應時間《30s;最小置入深度:熱電阻的最小置入深度≥200mm;允通電流≤5mA。另外,Pt100溫度傳感器還具有抗振動、穩定性好、準確度高、耐高壓等優點。

  為了提高溫度測量的準確性,應使用1V電橋電源、A/D轉換器的5V參考電源要穩定在1mV級;在價格允許的情況下,Pt100傳感器、A/D轉換器和運放的線性度要高。同時,利用軟件矯正其誤差,可以使測得溫度的精度在±0.2℃。

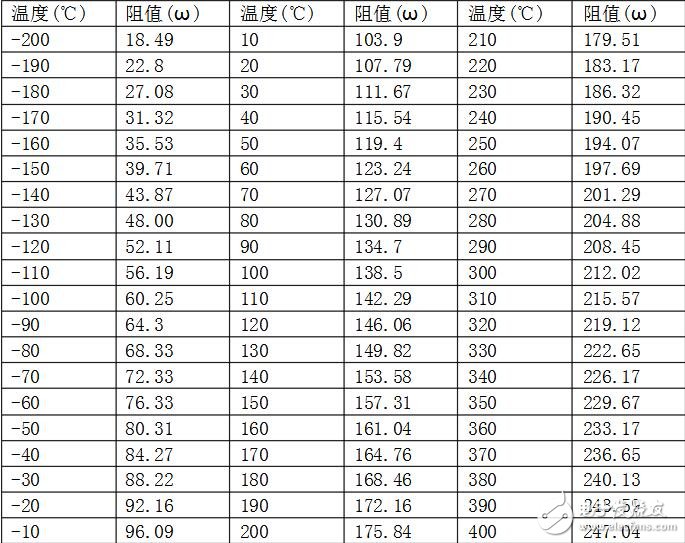

  熱電阻公式都是Rt=Ro(1+A*t+B*t*t);Rt=Ro[1+A*t+B*t*t+C(t-100)*t*t*t] 的形式, t表示攝氏溫度,Ro是零攝氏度時的電阻值, A、B、C都是規定的系數, 對于Pt100,Ro就等于100。pt100溫度與阻值對照表看下圖:

  pt100溫度傳感器阻值,pt100溫度與阻值對照表
