74LS273簡析

　　74LS273是8位數據/地址鎖存器，他是一種帶清除功能的8D觸發器74LS273管腳圖功能表等資料。

　　74LS373是三態輸出的八D鎖存器，共有54S373和74LS373兩種線路。373 的輸出端 Q0～Q7 可直接與總線相連。當鎖存允許端LE為高電平時，Q 隨數據D而變。

　　當LE為低電平時，D 被鎖存在已建立的數據電平。當LE端施密特觸發器的輸入滯后作用，使交流和直流噪聲抗擾度被改 400mV。

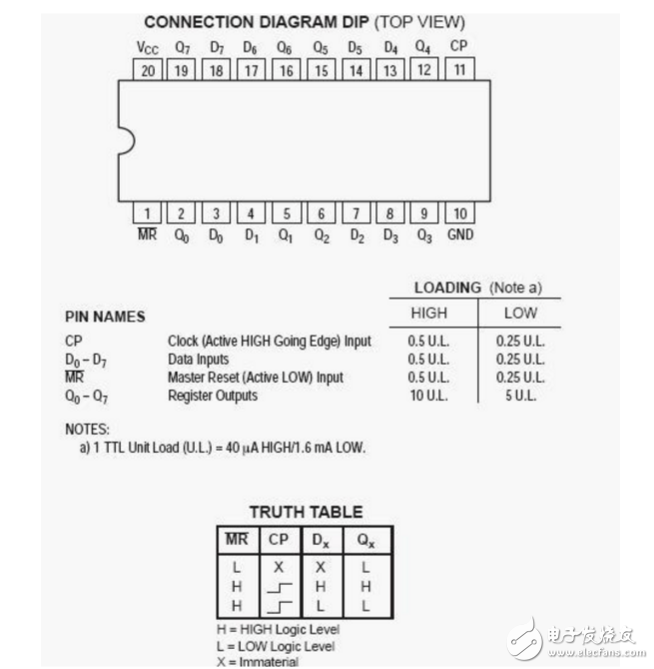

　　74ls273引腳圖與管腳功能

　　74LS273是8位數據/地址鎖存器，他是一種帶清除功能的8D觸發器，下面我介紹一下他的管腳圖功能表等資料。

　　（1）.1腳是復位CLR，低電平有效，當1腳是低電平時，輸出腳2（Q0）、5（Q1）、6（Q2）、9（Q3）、12（Q4）、15（Q5）、16（Q6）、19（Q7）全部輸出0，即全部復位;

　　（2）。當1腳為高電平時，11（CLK）腳是鎖存控制端，并且是上升沿觸發鎖存，當11腳有一個上升沿，立即鎖存輸入腳3、4、7、8、13、14、17、18的電平狀態，并且立即呈現在在輸出腳2（Q0）、5（Q1）、6（Q2）、9（Q3）、12（Q4）、15（Q5）、16（Q6）、19（Q7）上。

　　74ls273簡析

　　1D～8D為數據輸入端，1Q～8Q為數據輸出端，正脈沖觸發，低電平清除，常用作8位地址鎖存器。

　　單片機系統中常用的地址鎖存器芯片74LS373以及coms的74hc373。是帶三態緩沖輸出的8D觸發器，其引腳圖與結構原理圖、電路連接圖如下：

　　74LS373引腳圖，內部結構原理圖電路連接圖

　　EG功　　能

　　00直通Qi = Di

　　01保持（Qi保持不變）

　　1X輸出高阻

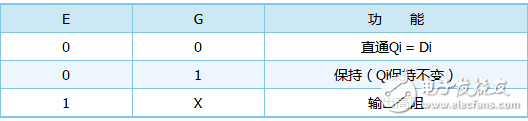

　　74LS373功能表

　　E G D Q

　　L H H H

　　L H L L

　　L L X Q

　　上表是74LS373的真值表，表中：

　　L——低電平；

　　H——高電平；

　　X——不定態；

　　Q0——建立穩態前Q的電平；

　　G——輸入端，與8031ALE連高電平：暢通無阻低電平：關門鎖存。圖中OE——使能端，接地。

　　當G=“1”時，74LS373輸出端1Q—8Q與輸入端1D—8D相同；

　　當G為下降沿時，將輸入數據鎖存。

　　74LS273與74LS373的區別

　　74LS273 是 帶公共時鐘復位八D觸發器

　　74LS373 是 三態同相八D鎖存器

　　273與373的引腳排列是相同的，唯一的差別是兩者1、11腳的功能不同。對273

　　（1）.1腳是復位CLR，低電平有效，當1腳是低電平時，輸出腳2（Q0）、5（Q1）、6（Q2）、9（Q3）、12（Q4）、15（Q5）、16（Q6）、19（Q7）全部輸出0，即全部復位;

　　（2）。當1腳為高電平時，11（CLK）腳是鎖存控制端，并且是上升沿觸發鎖存，當11腳有一個上升沿，立即鎖存輸入腳3、4、7、8、13、14、17、18的電平狀態，并且立即呈現在在輸出腳2（Q0）、5（Q1）、6（Q2）、9（Q3）、12（Q4）、15（Q5）、16（Q6）、19（Q7）上對373：

　　（1）.1腳是輸出使能（OE），是低電平有效，當1腳是高電平時，不管輸入3、4、7、8、13、14、17、18如何，也不管11腳（鎖存控制端，G）如何，輸出2（Q0）、5（Q1）、6（Q2）、9（Q3）、12（Q4）、15（Q5）、16（Q6）、19（Q7）全部呈現高阻狀態（或者叫浮空狀態）;

　　（2）。當1腳是低電平時，只要11腳（鎖存控制端，G）上出現一個下降沿，輸出2（Q0）、5（Q1）、6（Q2）、9（Q3）、12（Q4）、15（Q5）、16（Q6）、19（Q7）立即呈現輸入腳3、4、7、8、13、14、17、18的狀態。所以，如果分別用273和373來作為單片機的地址存器的話，對273來說，1（CLR）腳必須接高電平，ALE信號經過反相后接11腳（因為單片機的ALE信號是以下降沿方式出現）對373來說，1腳接低電平，保證使能，11腳直接接單片機的ALE信號.
