DS18B20簡介

DS18B20是常用的數字溫度傳感器，具有體積小，硬件開銷低，抗干擾能力強，精度高的特點。 DS18B20數字溫度傳感器接線方便，封裝成后可應用于多種場合，如管道式，螺紋式，磁鐵吸附式，不銹鋼封裝式，型號多種多樣，有LTM8877，LTM8874等等。

主要根據應用場合的不同而改變其外觀。封裝后的DS18B20可用于電纜溝測溫，高爐水循環測溫，鍋爐測溫，機房測溫，農業大棚測溫，潔凈室測溫，彈藥庫測溫等各種非極限溫度場合。耐磨耐碰，體積小，使用方便，封裝形式多樣，適用于各種狹小空間設備數字測溫和控制領域。

單個18B20實現溫度測試步驟

該文檔所用程序為FREESCALE JM60單片機，總線時鐘為8M，若要移植到其它MCU上，需要將時間重新調節，或者更改總線時鐘頻率的輸出；

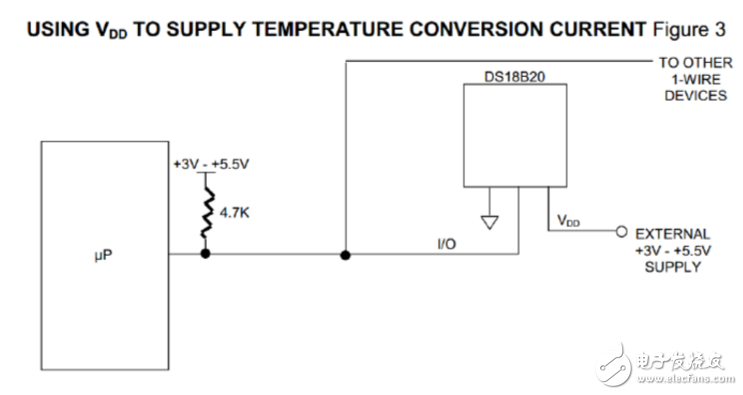

電路圖

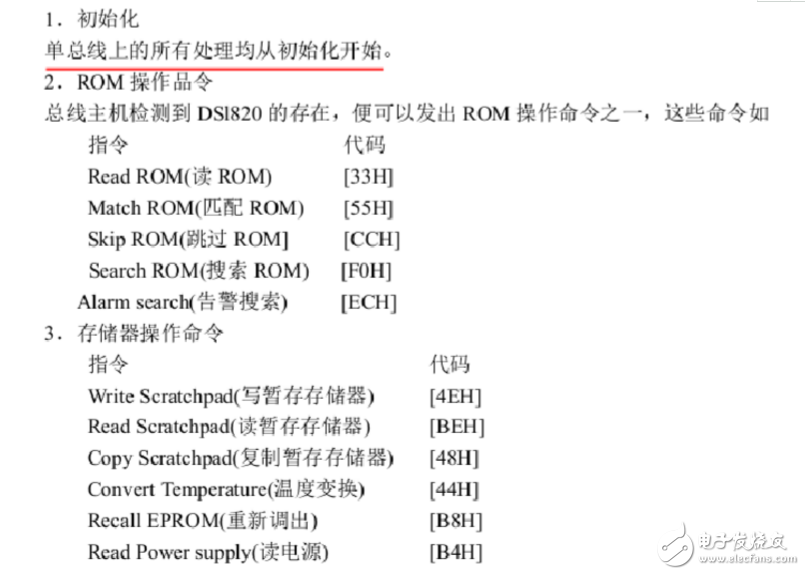

DS18B20工作協議：初始化，存儲器操作命令，處理數據；

在關于時序的編寫中，for循環中的NOP指令，和單獨調用的NOP指令所用時間完全不同；NOP占用1/總線時

鐘的時間；如JM60的總線時鐘為8M，則NOP指令一定占用0.125US，而將NOP放在FOR循環中，由于FOR的判斷指令，加法指令，以及轉子程序等等消耗的時間很長，遠遠大于一個NOP的指令，此時，若要獲得執行代碼的精確時間，最好用示波器觀察，再得出最直接的結果；

在單片機的使用中，不要用浮點數，全部用整數代替，在數據進行移位作乘法時，一定要注意數據有沒有越界，算出來的數很容易出現錯誤，并且在出現浮點數時，可以將數據放大到一定的精度，然后在顯示時，將小數點移到對應的位置即可；

在數據做乘法容易越界時，一般將其賦給一個字節多的整數，作為中間變量運算，在確保數據不會越界后，再將其賦給最后結果；

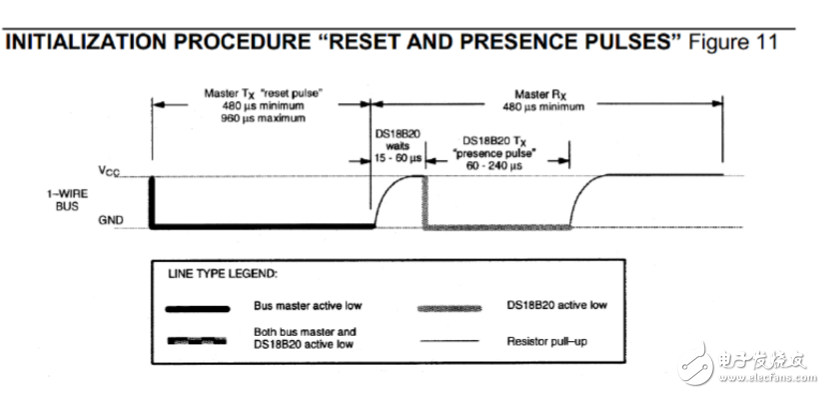

初始化時序
