位移傳感器的使用方法

　　一般采用給位移傳感器加上一個電壓，利用其優良的平滑性，來檢測輸出電壓（輸出電阻改變輸出電壓）分壓比。

　　（1）直線位移傳感器的使用

　　美國TOM公司生產的精密直線位移傳感器，是帶有一個長的持續傳導軌跡分壓計型傳感器，在控制和測量運用中，適合于絕對位移傳感，其線性精度為士0.05%。具有移動快，壽命長等特點，符合龍門式精密油壓機的控制要求。

　　根據實際要求在油壓機的主缸、液壓墊上分別安裝Kl下滑板式、KTC拉桿式直線位移傳感器。在一個半自動工作過程中，油壓機的主缸、液壓墊分別帶動兩只直線位移傳感器移動，將采集到的兩點模擬量值輸入到FX2N-8AD，FX2N-8AD將此模擬輸入數值（此時是電壓輸入），轉換成數字值，并且把他們傳輸到PLC主單元。主缸、液壓墊選用直線位移傳感器的有效測量長度為500mm、400mm。

　　（2）磁致伸縮位移傳感器使用中的注意事項

　　磁致伸縮位移（液位）傳感器，通過內部非接觸式的測控技術精確地檢測活動磁環的絕對位置來測量被檢測產品的實際位移值的;該傳感器的高精度和高可靠性已被廣泛應用于成千上萬的實際案例中

　　根據供應商提供的資料，強調了本傳感器在使用中必須注意的一些事項，除了上面所介紹的接線方面之外，在與液壓油缸的裝配中也有一些需要注意的問題：

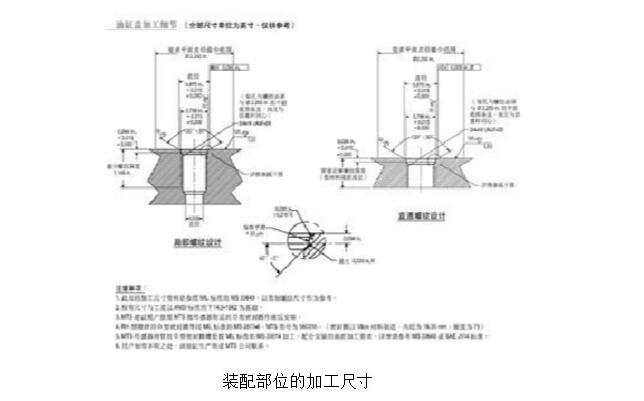

　　一是裝配部位的加工尺寸，按照下圖的公差要求加以控制。

　　二是，在裝配時還要注意，如果液壓油缸是采用鐵磁材料制作的，那么在安裝滑動磁鐵環時要在滑動磁環下部墊上非磁性材料制作的隔磁墊圈，而且所有固定滑動磁環的螺絲，都必須使用非磁性材料制作的。

　　另外，在使用中要注意傳感器的有效工作區域。要把需要實際測量的范圍，置于傳感器的有效測量區域內。由于結構上的原因，傳感器在兩端存在一定的測量盲區。具體請參閱圖上的顯示。根據資料說明RH型的傳感器的死區，即測量桿前部端頭的部位，對于測量范圍5米之內的為63.5mm;測量范圍5米到7.6米的為66mm。

　　位移傳感器的應用領域

　　位移傳感器的應用范圍相當廣泛，常用在工業自動化或者建筑橋梁等方面。位移傳感器根據位移量的大小輸出大小不同的電信號，然后能判斷位移量的大小。常用的有應變式位移傳感器，磁致伸縮位移傳感器，光柵位移傳感器，激光位移傳感器，角度位移傳感器等。

　　1.磁致伸縮位移傳感器的應用

　　注塑機、壓鑄機、吹瓶機、液壓機、鞋機、橡膠機、輪胎硫化機、壓延機、五金機械（監控模具厚度變化和平衡）、鋼廠軋輥調節、盾構機、液壓伺服系統、液位檢測和控制。

　　2.激光位移傳感器的應用

　　激光傳感器常用于長度、距離、振動、速度、方位等物理量的測量，還可用于探傷和大氣污染物的監測等。

　　3.角度位移傳感器的應用

　　地理：山體滑坡，雪崩

　　民用：大壩，建筑，橋梁，玩具，報警，運輸

　　工業：吊車，吊架，收割機，起重機，稱重系統的傾斜補償，瀝青機。鋪路機等

　　火車：高速列車轉向架和客車車廂的傾斜測量

　　海事：縱傾和橫滾控制，油輪控制，天線位置控制

　　鉆井：精確鉆井傾斜控制

　　機械：傾斜控制，大型機械對準控制，彎曲控制，起重機

　　軍用：火炮和雷達調整，初始位置控制，導航系統，軍用著陸平臺控制

　　4.直線位移傳感器（電子尺）的應用領域

　　注塑機、壓鑄機、吹瓶機、液壓機、鞋機、磚機、砌垛機、陶瓷機械、列車軌距監測、橡膠機、輪胎硫化機、壓延機、五金機械（監控模具厚度變化和平衡）、皮革機械、比例閥、長行程鉆管機、彈簧機械、木工機械、板材設備、印刷機械（刷輥運動、裁紙等）、鋼廠軋輥調節、機械手、自動門（列車及大廳）、裁床（裁鋼管、木板、線材等）、橋梁監測、煤炭設備（掘進機、坑道支架、塌方監測等）、地質監測（如：塌方、潰堤）。

　　5.拉繩/拉線位移傳感器的應用領域

　　舞臺屏幕設備、皮革機械、盾構機、長行程鉆管機、彈簧機械、木工機械、板材設備、印刷機械（刷輥運動、裁紙等）、機械手、自動門（列車及大廳）、裁床（裁鋼管、木板、線材等）、橋梁監測、電梯平層、升降機、水閘開度、水庫水位、行車、工程車、龍門吊、港口設備、煤炭設備（掘進機、坑道支架、塌方監測等）、水處理液位、倉儲設備、地質監測（如：塌方、潰堤）、石油鉆探設備、探礦設備等。
