數碼管使用條件：

　　a、段及小數點上加限流電阻

　　b、使用電壓：段：根據發光顏色決定；

　　小數點：根據發光顏色決定

　　c、使用電流：靜態：總電流80mA（每段10mA）；動態：平均電流4-5mA峰值電流100mA

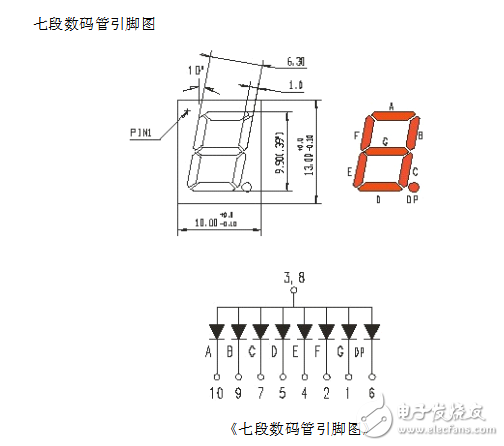

　　上面這個只是七段數碼管引腳圖，其中共陽極數碼管引腳圖和共陰極的是一樣的，4位數碼管引腳圖數碼管使用注意事項說明：

　?。ǎ保?shù)碼管表面不要用手觸摸，不要用手去弄引角；

　?。ǎ玻┖附訙囟龋海玻叮岸?；焊接時間：５Ｓ

　　（３）表面有保護膜的產品，可以在使用前撕下來。

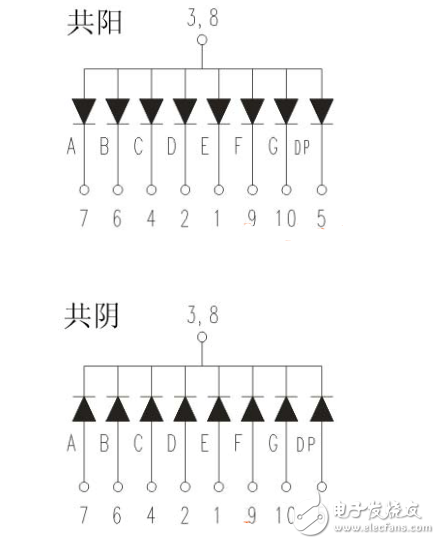

　　這類數碼管可以分為共陽極與共陰極兩種，共陽極就是把所有LED的陽

　　極連接到共同接點com，而每個LED的陰極分別為a、b、c、d、e、f、g及dp（小數點）；共陰極則是把所有LED的陰極連接到共同接點com，而每個LED的陽極分別為a、b、c、d、e、f、g及dp（小數點），如下圖所示。圖中的8個LED分別與上面那個圖中的A~DP各段相對應，通過控制各個LED的亮滅來顯示數字。

　　那么，實際的數碼管的引腳是怎樣排列的呢？對于單個數碼管來說，從

　　它的正面看進去，左下角那個腳為1腳，以逆時針方向依次為1~10腳，左上角那個腳便是10腳了，上面兩個圖中的數字分別與這10個管腳一一對應。注意，3腳和8腳是連通的，這兩個都是公共腳。

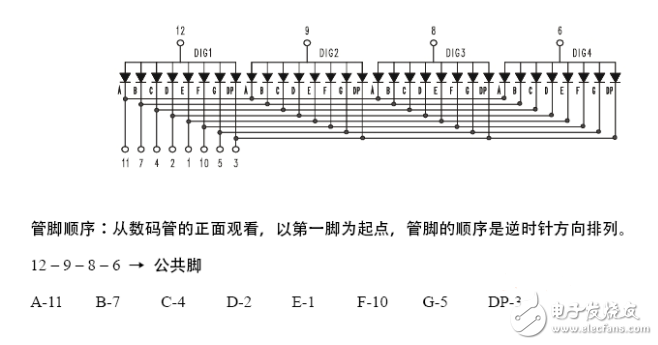

　　還有一種比較常用的是四位數碼管，內部的4個數碼管共用a~dp這8根數據線，為人們的使用提供了方便，因?yàn)槔锩嬗?個數碼管，所以它有4個公共端，加上a~dp，共有12個引腳，下面便是一個共陰的四位數碼管的內部結構圖（共陽的與之相反）。引腳排列依然是從左下角的那個腳（1腳）開始，以逆時針方向依次為1~12腳，下圖中的數字與之一一對應。
