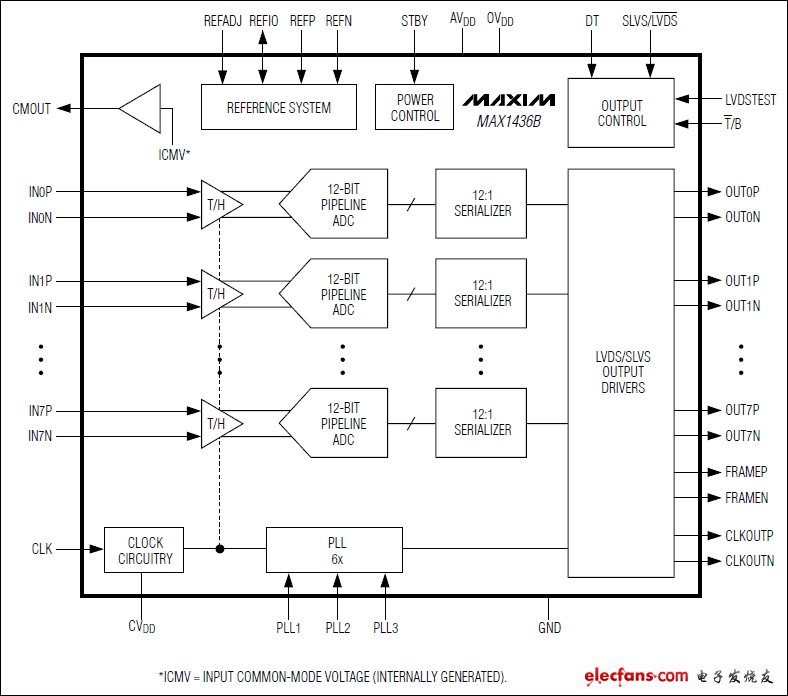

MAX1436B是一款八通道、12位模數轉換器(ADC)，具有全差分輸入，采用流水線架構，可對全差分信號通道進行數字誤差校正。該ADC針對要求低功耗、高動態性能的醫學成像設備和數字通信應用進行了優化。MAX1436B采用1.8V單電源供電，功耗僅為743mW (每通道93mW)，輸入頻率5.3MHz時，信噪比(SNR)可達69.9dB (典型值)。為了進一步降低功耗，MAX1436B還為空閑周期提供低功耗關斷模式。

　　MAX1436B的內部1.24V精密帶隙基準設定了ADC的滿量程輸入范圍。其靈活的基準架構允許使用外部基準，以滿足更高精度或不同差分輸入電壓范圍的應用要求。該基準架構專門針對低噪聲進行了優化。

　　一個單端時鐘用來控制轉換過程。內部占空比均衡器可在較大范圍內補償時鐘占空比的變化。片上PLL可生成高速串行低電壓差分信號(LVDS)的時鐘。

　　MAX1436B的串行LVDS自對齊輸出包括數據、時鐘以及幀對齊信號。輸出數據采用二元補碼或二進制格式表示。

　　MAX1436B提供最大40Msps采樣速率。該器件提供帶裸焊盤的小型14mm x 14mm x 1mm, 100引腳TQFP封裝，可工作于擴展工業溫度范圍(-40°C至+85°C)。

　　關鍵特性

　　優異的動態性能

　　5.3MHz時，SNR為69.9dB

　　5.3MHz時，SFDR為96dBc

　　95dB通道隔離度

　　超低功耗

　　每通道93mW (正常工作)

　　從待機狀態下快速喚醒只需200μs

　　串行LVDS輸出

　　引腳選擇LVDS/SLVS (可變低壓信號)模式

　　LVDS輸出支持最長30英寸FR-4背板連接

　　針對數字信號完整性的測試模式

　　全差分模擬輸入

　　差分輸入電壓范圍寬達1.4VP-P

　　片內1.24V精密帶隙基準

　　時鐘占空比均衡器

　　緊湊、帶裸焊盤的100引腳TQFP封裝

　　可提供評估板(請定購MAX1436BEVKIT)

?
