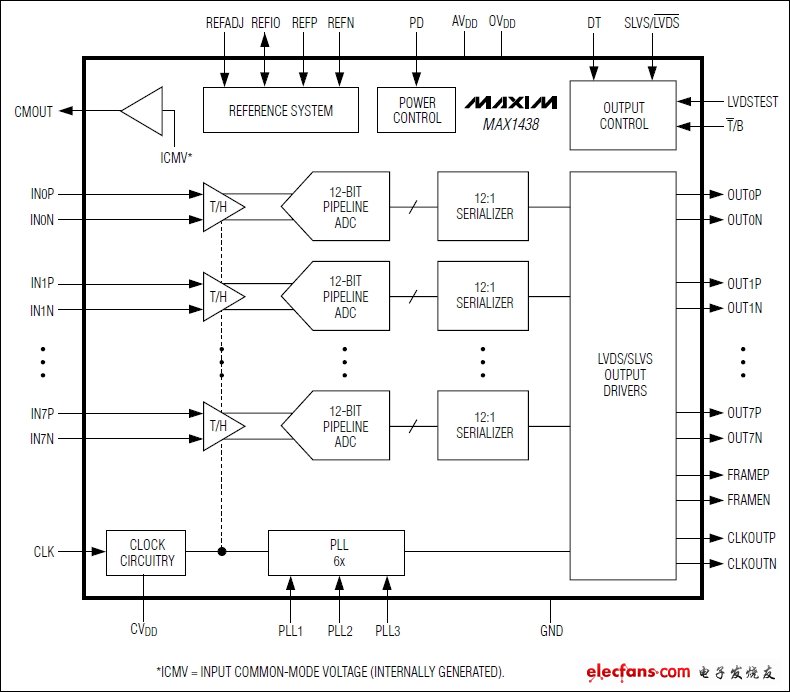

MAX1438是八路、12位模數轉換器(ADC)，具有全差分輸入、流水線架構，可對全差分信號通路進行數字誤差修正。該ADC針對要求低功耗、高動態性能的醫學成像設備和數字通信應用進行了優化。MAX1438采用1.8V單電源供電，功耗僅為913mW (每通道114mW)，并且輸入頻率為5.3MHz時信噪比(SNR)可達69.9dB (典型值)。除低功耗特性外，MAX1438還為空閑周期提供關斷模式。

　　內部1.24V精密帶隙基準設置了ADC的滿量程輸入范圍。靈活的基準架構允許采用外部基準，以滿足更高精度和不同輸入電壓范圍的要求。該基準架構專門針對低噪聲進行了優化。

　　一個單端時鐘用來控制數據轉換過程。內部占空比均衡器可在較大范圍內補償時鐘占空比的變化。片上PLL產生高速、串行、低電壓差分信號(LVDS)時鐘。

　　MAX1438具有自對齊的數據、時鐘以及幀對齊信號串行LVDS輸出。輸出數據以二進制補碼或二進制格式表示。

　　MAX1438最大采樣率為65Msps。該器件采用帶裸露焊盤的小尺寸、14mm x 14mm x 1mm、100引腳TQFP封裝，可工作在擴展工業級溫度范圍(-40°C至+85°C)。

　　關鍵特性

　　出色的動態性能

　　在5.3MHz時，SNR為69.9dB

　　在5.3MHz時，SFDR為95dBc

　　85dB通道隔離

　　超低功耗

　　每通道114mW (正常工作模式)

　　串行LVDS輸出

　　引腳可選的LVDS/SLVS (可變低壓信號)模式

　　LVDS輸出支持長達30英寸的FR-4背板連接

　　測試模式用于驗證數字信號的完整性

　　全差分模擬輸入

　　寬差分輸入電壓范圍(1.4VP-P)

　　片內1.24V精密帶隙基準

　　時鐘占空比均衡器

　　帶有裸露焊盤的緊湊、100引腳TQFP封裝

　　提供評估板(定購MAX1438EVKIT)
