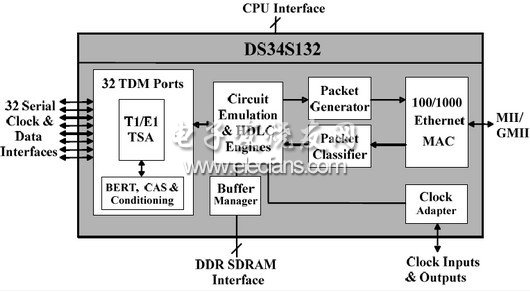

　　IETF PWE3 SAToP/CESoPSN/HDLC兼容的DS34S132為L2TPv3/IP、UDP/IP、MPLS (MFA-8)以及城域以太網(MEF-8)網絡提供將TDM數據流轉換為TDM-over-Packet (TDMoP)數據流所需的全部交互功能，同時滿足公共網絡(ITU G.823、G.824以及G.8261)所需的抖動和漂移時序性能要求。可將最多32路TDM端口轉換為多達256路獨立可配置偽線(PW)，以通過100/1000Mbps以太網端口傳輸。每個TDM端口的位速率在64Kbps至2.048Mbps之間可調，支持T1/E1或更低速率的TDM。同時還支持基于TDM串行HDLC數據的PW交互。內置的時隙分配(TSA)電路可以將來自單個TDM端口的任意一組時隙(TS)組合成單個PW。高集成度為高密度應用提供了極佳的方案，降低了成本、節省了電路板空間并縮短了市場化周期。

　　關鍵特性

　　32路獨立TDM端口，帶串行數據、時鐘和同步(數據 = 64Kbps至2.048Mbps)

　　一路100/1000Mbps (MII/GMII)以太網MAC

　　總共256路PW，每個TDM端口各32路PW，可任意組合TDMoP和/或HDLC PW

　　PSN協議：L2TPv3或UDP over IP (IPv4或IPv6)、城域以太網(MEF-8)或MPLS (MFA-8)

　　0、1或2 VLAN標簽(IEEE 802.1Q)

　　同步或異步TDM端口定時

　　每個TDM端口帶有一個時鐘恢復引擎，其中一路可分配為全局基準

　　支持時鐘恢復技術

　　自適應時鐘恢復

　　差分時鐘恢復

　　絕對和相對時間戳

　　獨立接收和發送接口

　　兩路時鐘輸入用于直接發送定時

　　對于結構化T1/E1，每個TDM端口包括

　　DS0 TSA模塊，可將任意一個時隙組合至任意PW

　　32 HDLC/CES引擎(共256路)

　　帶或不帶CAS信令

　　對于非結構化T1/E1，每個TDM端口包括

　　一路HDLC/SAT引擎(總共32路)

　　從64Kbps至2.048Mbps的任意速率

　　32位或16位CPU處理器總線

　　基于CPU的OAM和信令

　　UDP專用的“特殊”以太網類型

　　帶內VCCV ARP

　　MEF OAM

　　廣播DA

　　NDP/IPv6

　　DDR SDRAM接口

　　低功耗1.8V內核、3.3V I/O、2.5V SDRAM
