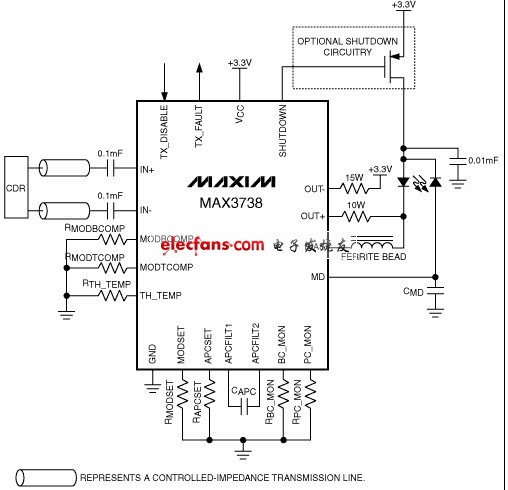

　　MAX3738為+3.3V激光驅動器，設計用于數據速率從1Gbps至4.25Gbps的多速率收發模塊。為減少元件數量、便于多速率工作，激光器能夠直流耦合到MAX3738。

　　激光器消光比控制(ERC)結合了自動功率控制(APC)、調制補償和內置溫度補償功能。APC回路保持固定的平均光功率。調制補償相應于偏置電流來增加調制電流。這些結合了溫度補償功能的控制回路在整個工作溫度范圍和使用壽命期間保持固定的消光比。

　　MAX3738接受差分數據輸入信號。5mA至60mA (交流耦合時最大達85mA)的寬調制電流范圍和高達100mA的偏置電流范圍，使MAX3738尤其適合于驅動光纖光學模塊中的FP/DFB激光器。外部電阻設置所需的激光器電流值。MAX3738提供發送禁止控制(TX_DISABLE)、單點故障容許、偏置電流監測及光電流監測。該器件還提供一個鎖定的失效輸出(TX_FAULT)，用于指示故障，例如APC回路無法保持期望的平均光功率時。MAX3738遵守SFF-8472發送器診斷及SFP MSA時間要求。

　　MAX3738采用4mm x 4mm、24引腳薄型QFN封裝，且工作在-40°C至+85°C的擴展級溫度范圍內。

　　關鍵特性

　　+3.3V單電源供電

　　47mA電源電流

　　85mA調制電流

　　100mA偏置電流

　　自動功率控制(APC)

　　調制補償

　　片內溫度補償

　　內置偏置輸入，用于交流耦合

　　對地參考電流監測

　　激光器關斷和報警輸出

　　使能控制和激光器安全特性
