MAX5134–MAX5137是具有引腳兼容和軟件兼容的16位DAC和12位DAC系列產品。MAX5134/MAX5135為低功耗、4路16/12位、帶緩沖的電壓輸出、高線性度DAC。MAX5136/MAX5137為低功耗、2路16/12位、帶緩沖的電壓輸出、高線性度DAC。這些器件采用一個精密的內部基準或精密的外部基準來實現滿擺幅工作。MAX5134–MAX5137采用+2.7V至+5.25V的寬電源電壓范圍，可適應多數低功率和低電壓應用。 這些器件采用3線SPI?/QSPI?/MICROWIRE?/DSP兼容的串口，以便節省電路板空間并降低光隔離和變壓器隔離應用中的復雜性。數字接口的硬件雙緩沖和軟件/LDAC可提供同時輸出更新。串口具有/READY輸出，便于實現多個MAX5134–MAX5137器件以及/或和其它兼容器件的菊花鏈接。MAX5134–MAX5137包括一個硬件輸入，用于在上電或復位時將DAC輸出復位至零或中間刻度，為在上電過程中需要關斷的應用（如驅動閥門或其它傳感器）提供額外的安全性能。DAC的高線性度使得這些器件理想用于精密控制和儀表應用。MAX5134–MAX5137采用超小型（4mm x 4mm）、24引腳TQFN封裝或16引腳TSSOP封裝。兩種類型的封裝均可工作在-40°C 至+105°C擴展級工業級溫度范圍。

關鍵特性

16/12位分辨率，采用4mm x 4mm、24引腳TQFN封裝或16引腳TSSOP封裝

上電或復位時硬件可選的DAC輸出至零/中間刻度

雙緩沖的輸入寄存器

/LDAC異步更新DAC同時輸出

/READY便于實現菊花鏈接

高性能10ppm/°C內部基準

整個工作條件下確保單調性

+2.7V至+5.25V寬電源電壓范圍

具有緩沖的滿擺幅輸出工作

低增益誤差（小于±0.5%FS）和低失調電壓（小于±10mV）

30MHz 3線SPI/QSPI/MICROWIRE/DSP兼容的串口

帶滯回的CMOS兼容輸入

低功耗（ISHDN = 2μA最大值）

圖表

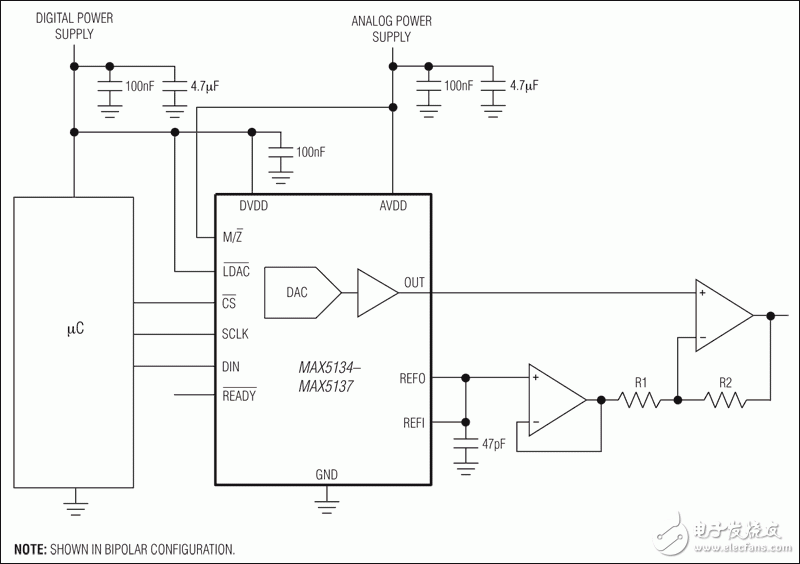

典型工作電路
