MAX5215/MAX5217是引腳兼容的14位和16位數字-模擬轉換器（DAC）。MAX5215/MAX5217是單通道，低功耗，緩沖電壓輸出DAC。該設備使用精密的 ??外部基準，通過高電阻輸入，軌到軌操作和低系統功耗的應用。MAX5215/MAX5217接受2.7V至5.5V的寬電源電壓范圍。功耗是非常低的，以適應大多數低功耗和低電壓應用。 MAX5215/MAX5217具有I2C兼容的2線串行接口，工作時鐘頻率可達400kHz。上電時，MAX5215/MAX5217 DAC輸出復位到零，提供額外的安全應用程序，驅動閥門或其它傳感器需要在上電時處于關閉狀態。DAC輸出緩沖導致的低電源電流80μA（最大值）和低偏移誤差為±0.25mV。一個異步低電平有效的輸入，AUX，提供。此輸入可以進行編程，以支持明確或負載DAC操作，獨立的串行接口。MAX5215/MAX5217是超小尺寸（3mm x 5mm的），8引腳μMAX?封裝，規定工作在-40°C至+105°C擴展工業溫度范圍。

關鍵特性

低功耗（80μA，最大值）

18μs建立時間

MAX包裝，采用3mm x 5mm的8引腳微16-/14-Bit分辨率;

相對精度

±0.4 LSB INL（MAX5215，14位）（典型值），1 LSB（最大值）

±1.2 LSB INL（MAX5217，16位）（典型值），4 LSB（最大值）

整個工作范圍內保證單調性

低增益和偏移誤差

2.7V至5.5V的寬電源電壓范圍

軌到軌緩沖輸出操作

安全的上電復位至零DAC輸出

I2C兼容的400kHz的串行接口

用戶可編程有源低AUX輸入功能

低電平有效CLR清0，中間值，或滿量程

LDAC低電平有效，異步加載DAC

低功耗操作的參考輸入端電阻為256kΩ

緩沖電壓輸出直接驅動10kΩ的負載

輸出功率下終止1kΩ或100kΩ至地面或左高阻抗

圖表

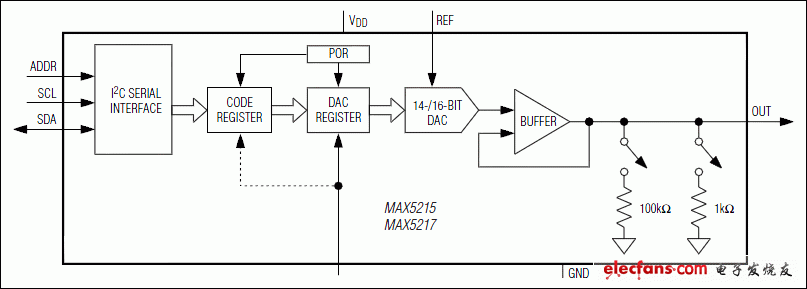

功能框圖
