概述

MAX6639可以監視自身溫度和一路外部連接成二極管的晶體管溫度，或兩路外部連接成二極管的晶體管溫度，這種晶體管通常內置于CPU、FPGA或GPU。2線串口采用標準的系統管理總線（SMBus?），可執行寫字節、讀字節、發送字節以及接收字節命令，以讀取溫度數據、設置報警門限。可在任意時刻通過SMBus讀取溫度數據，三個可編程報警輸出用于產生中斷、禁止或高溫關斷信號。

內部雙路PWM風扇轉速控制器根據溫度數據可調節兩個冷卻風扇的轉速，系統運行在致冷狀態時能夠將風扇噪聲降至最小，而在功耗上升時還可提供最大的致冷效果。通過風扇轉速反饋實現速率調節，以便控制風扇轉速，而不僅僅是PWM占空比。速率測量精度為±4%。

MAX6639采用16引腳QSOP和16引腳薄型QFN、5mm x 5mm封裝。工作在3.0V至3.6V電源電壓，僅消耗500μA的電源電流。

關鍵特性

兩個熱敏二極管輸入

高達25kHz的PWM輸出頻率

三個可選擇的SMBus地址

本地溫度檢測

1°C遠程測量溫度精度

兩個PWM輸出用于風扇驅動（開漏，可上拉至+13.5V）

可編程風扇控制

自動風扇旋轉確保風扇啟動

受控的轉速變化確保平穩的風扇轉速調節

±3%風扇轉速測量精度

溫度檢測始于POR，具有系統失效保護

/OT和/THERM輸出用于禁止或關斷控制

測量溫度高達+150°C

MAX6639F針對n = 1.021進行優化，實現Penryn兼容

圖表

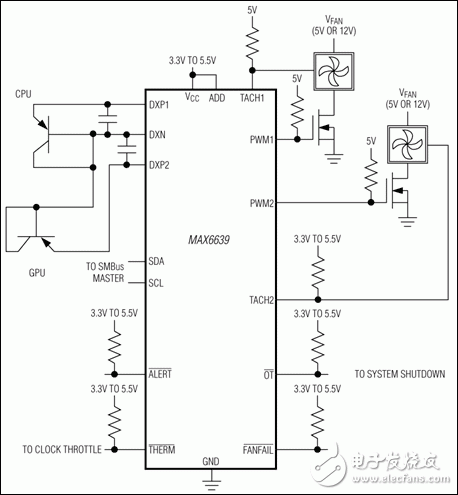

典型應用電路
