MAX705-MAX708/MAX813L微處理器（μP）監控電路降低了監測μP系統的電源和電池功能所需的組件的復雜性和數量。這些設備大大提高了系統的可靠性和精度比單獨的IC或分立元件。

該MAX705/MAX706/MAX813L提供了四個功能：

復位輸出在上電，掉電和欠壓條件。

一個獨立的看門狗輸出變低，如果看門狗輸入在1.6秒內切換。

為1.25V閾值檢測器，用于電源故障警告，低電池電壓檢測，或用于監測電源以外+5 V。

低電平有效的手動復位輸入。

MAX707/MAX708是一樣的MAX705/MAX706，，除了高電平有效復位，看門狗定時器被取代。 MAX813L作為MAX705，是相同的，除了RESET，而不是提供低電平有效的RESET。

兩個電源電壓監測水平：MAX705/MAX707/MAX813L產生一個復位脈沖，當電源電壓下降到低于4.65V，而MAX706/MAX708低于4.40V產生復位脈沖。所有四個器件均提供8引腳DIP，SO和μMAX?封裝。

關鍵特性

可在微型μMAX封裝

在VCC =1V保證復位有效

精密電源電壓監控器

4.65V的MAX705/MAX707/MAX813L

4.40V的MAX706/MAX708

200ms的復位脈沖寬度

去抖TTL / CMOS兼容的手動復位輸入

獨立看門狗定時器1.6秒超時（MAX705/MAX706）

高電平有效復位輸出（MAX707/MAX708/MAX813L）

電壓監視器的電源故障或電池低電量警告

圖表

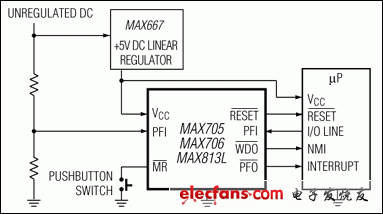

典型工作電路
