MAX8967是一個μPMIC，有兩個降壓型DC-DC開關轉換器和六個遠程電容功能的低壓降穩壓器。降壓轉換器，可提供高達2A的輸出電流獨立。兩個LDO的提供負載電流高達300mA的電流，而其余四提供高達150mA。降壓轉換器具有遙感，允許負載放置在遠離的IC。 IC工作在2.6V至5.5V的輸入電源范圍內。

4.4MHz固定頻率PWM操作，這是180°異相的時鐘，允許使用小的外部元件。在輕負載的情況下，降壓轉換器的自動切換到跳過模式操作。在跳躍模式工作時，開關只在需要時，允許有效率地運作。配售進入綠色模式降壓轉換器，該轉換器的靜態電流消耗降低至5μA（典型值）。

該IC支持通過I2C接口的輸出電壓的動態調整。每個降壓轉換器的輸出電壓和一個設置為斜坡率有兩個寄存器設置。此外，每個降壓轉換器有一個專用的使能引腳和一個專用VID引腳轉換到兩者之間的編程輸出電壓。此外，一個中斷輸出時，使IC的信號它的主人。

關鍵特性

在一個緊湊封裝的多路輸出PMIC

兩個2A降壓轉換器與遠端輸出電壓采樣

兩路300mA低壓降穩壓器

四150毫安低壓降穩壓器

《1μA的關斷電流

2.32毫米的x2.44毫米包裝

多功能降壓轉換器

可編程輸出電壓（0.6V至3.3875V）通過I2C總線

可編程的輸出電壓擺率（12.5mV/μs到50mV/μs）

VID_引腳之間的動態切換兩個輸出電壓通過

高效降壓轉換器

超過95％的效率與內部同步整流器

在輕負載時自動跳過模式

低61μA（典型值）的靜態電流

5μA（典型值）綠色模式下，每個降壓轉換器

可編程低壓降穩壓器

可編程輸出電壓（0.8V至3.95V以50mV步）

可編程軟啟動壓擺率（5mV/μs-100mV/μs）

減少了元件尺寸和電路板面積解決方案

4.4MHz降壓型開關允許1μH電感器

COUT =1μF所有的LDO的

遠程電容器低壓降穩壓器的電路板空間減少

降壓型轉換器和LDO的內部反饋

圖表

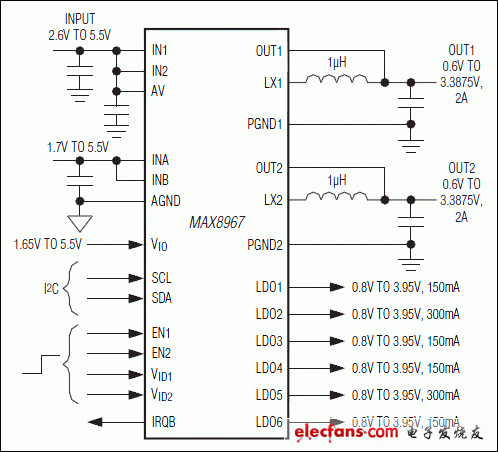

Typical Operating Circuit
