　　OnSemi公司的NCV7425是全特性局部互連網絡(LIN)v2.1收發器，用在LIN協議控制器和物理總線間接口。器件還集成了低壓降穩壓器。總線電壓±45 V，傳輸速率高達20kBaud,輸出電壓3.3V或5V，負載電流高達150mA，主要用在汽車和工業網絡。

　　NCV7425是一個全功能的局部互連網絡(LIN)收發器，可作為L(zhǎng)IN協議控制器和物理總線之間的接口。NCV7425 LIN器件是安森美半導體車內網絡(IVN)收發器系列的一員，它集成了LIN V2.1物理收發器和低壓降穩壓器。它可以在惡劣的汽車環境中工作，并符合TS16949質量流程。

　　LIN總線用于傳輸來自控制設備的如門鎖、后視鏡、汽車座椅、天窗等低速數據，且以盡可能低的成本實現。總線旨在盡可能多的減少連線，并在每個節點使用一條連線。每個節點都有一個從MCU狀態機，用以識別和轉換各種功能的特別指令。LIN總線的主要特點是，所有功能通常與乘客的舒適性相關，時間并不重要。

?

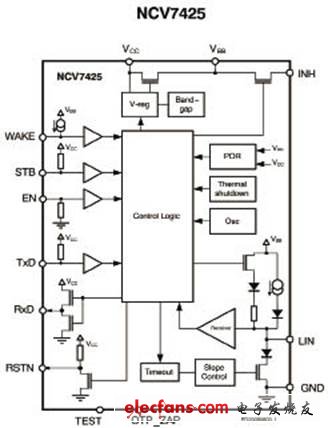

　　圖1 NCV7425功能方框圖

?

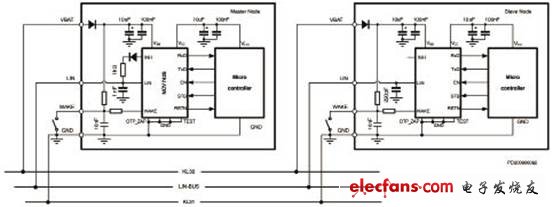

　　圖2 NCV7425應用框圖
