電子鎮流器實物圖如圖1所示。

圖1 電子鎮流器實物圖

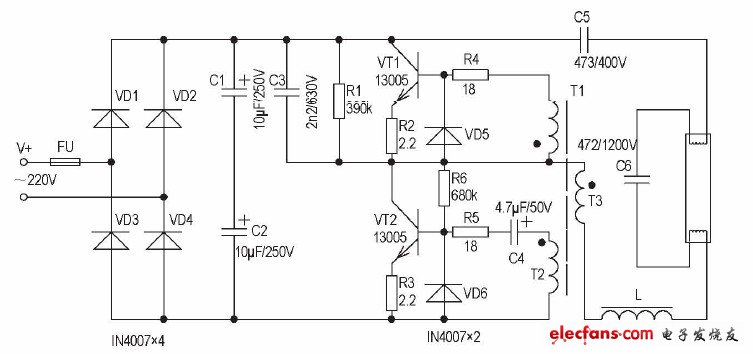

根據實物繪制的電路原理圖如圖2所示。

圖2 電路原理圖

本電路由整流濾波電路、功率開關與驅動電路、鎮流器與燈絲負載回路三部分組成。組成電路的各個元件的作用如下：

①整流二極管VD1~VD4和濾波電容器C1、C2串聯組成橋式整流濾波電路，功能是將220V交流電經整流濾波后在C1、C2兩端得到空載310V的直流電壓，為后面的高頻逆變電路提供工作電源。

②功率三極管VT1、VT2，作為開關管使用，工作于飽和與截止狀態，其開關速度要快。

③電阻R1、R6是起振電阻，是為VT2初始導通提供偏置，從而激發VT1、VT2形成自激振蕩。

同時電阻R1與電容C3并聯組成降壓啟動電路，可在一定程度上減少過電壓所帶來的損失。為保證電容C3可靠工作，其耐壓值應選擇大于兩倍的電源電壓，C3耐壓值為630V.

④二極管D5和D6，其作用是保護三極管VT1、VT2，并聯在三極管基極和發射極之間可以大大削弱電荷存儲效應，從而提高三極管開關速度。

⑤變壓器T起信號互感耦合作用。它是由單股芯線T1、T2、T3繞在磁環上形成的，由于開關管與其驅動電路部分是緊密聯系相互依存，因此它們參數之間的關系在生產過程中比較難確定。此電路中T1為3圈、T2為3圈、T3為5圈。

⑥電容C4并接于VT2基極和發射極之間，可防止基極和發射極間電位突變，能在一定程度上保護三極管VT2.

⑦電阻R2、R3、 R4、 R5為保護電阻，用來保護三極管的，但是作用有限。

⑧電容C5是啟動電容，有隔直流通交流的作用，阻止310V的直流電壓直接進入日光燈管，允許20kHz的高頻交流電壓通過。

⑨扼流圈L、諧振電容C6組成串聯諧振電路，其作用是起輝日光燈管和限制燈管工作電流。

電子鎮流器的基本功能是將50Hz的工頻電源轉換成20kHz高頻電源，而直接點亮日光燈管。其工作過程是：接通電源后，經整流濾波后的 310V直流電壓通過 C3、R1并聯再與R5串聯，給VT2的基極提供一個窄電流脈沖使VT2首先導通。在VT2導通期間，電流流通路徑是：+V→ C5→燈管上端燈絲→C6→燈管下端燈絲→扼流圈L→變壓器T3→VT2的集電極-發射極→地形成回路，對諧振電容C6充電。由于變壓器T的線圈T3對T1和T2的感應耦合作用，T1上的感應電壓將使三極管VT1導通，而T2上的感應電壓將使 VT2截止。

在VT1飽和導通期間，電流流通路徑是：諧振電容C6→燈管上端燈絲→C5→VT1的集電極-發射極→變壓器T3→扼流圈L→燈管下端燈絲→C6，該電流流向即為C6的放電回路。借助于變壓器T的耦合作用，使三極管VT1、 VT2交替導通，輸出方波脈沖電壓，此電壓通過扼流圈L、燈絲電阻、C6組成串聯諧振，在C6兩端產生一個高壓脈沖，將日光燈管中的汞蒸氣電離擊穿形成導電通路而將燈管點亮。電路起振后，電容C4將通過二極管D6和三極管VT2迅速放電，以防止VT2無法退出飽和導通狀態。當日光燈管被點亮后，其內阻急劇下降，該內阻并聯于C6兩端，故C6兩端下降為正常的工作電壓（約80V），維持日光燈管穩定的正常發光。

40w電子鎮流器電路圖（一）

市場上的日光燈電子鎮流器價格不一，質量也參差不齊。下面給出一種價格便宜的日光燈電子鎮流器電路圖，其電路很簡單：

在上圖中，220V市電從A1，A2接入，D1-D4四只二極管構成全橋整流，C1，C2高壓電容串聯分壓并作濾波。Q1與Q2兩個三極管和電感L1-L3等組成半橋式高頻振蕩器。兩只二極管D5與D6的作用是保護三極管免受損壞。電感L4和C6構成諧振回路，燈管電離導通后L4作為阻流用。

元件選擇

電阻、電容、二極管、三極管按圖示即可。電感L1-3用3根單芯PVC線繞在外徑10mm內徑6mm高5mm的環型磁芯上，L1-2繞2T，L3繞三圈，注意同名端的接法。L4采用EI-19的磁芯，線徑、匝數參數缺失，但查閱一些資料匝數約在200-300T左右。
