好的，我們來詳細解釋一下線性穩壓器及其工作原理。

什么是線性穩壓器？

線性穩壓器是一種直流電壓轉換電路。它的核心功能是：

穩定輸出電壓：即使輸入電壓或負載電流在一定范圍內發生變化，也能保持其輸出電壓（Vout）非常穩定。
降低電壓：它的輸出電壓必須低于輸入電壓，即 Vin > Vout（對于正壓穩壓器）。它通常用于將較高的、不太穩定的直流電壓（如未經處理的整流濾波電壓或電池電壓）降低并穩定為電子設備（如IC芯片、傳感器、小功率模塊等）所需的低電壓直流電。
過濾紋波：能有效減小輸入電壓中包含的交流紋波（通常由整流或開關電源引起），提供干凈的直流輸出。
結構相對簡單：相比于開關穩壓器，其內部電路通常不含高頻開關元件（如功率MOSFET），主要由基準源、誤差放大器、串聯調整管（功率元件）和反饋網絡組成。

簡單來說：線性穩壓器就像一個“智能的水龍頭”，它接受一個較高的、可能有波動的輸入水壓（輸入電壓 Vin），然后通過精確調節閥門開度（等效于內部功率元件的導通電阻），輸出一個你需要的、穩定的較低水壓（輸出電壓 Vout）。即使上游水壓（Vin）有波動或者下游用水量（負載電流 Iout）發生變化，它都能盡力保持輸出的水壓（Vout）不變。

線性穩壓器的工作原理 (通常采用串聯調整型)

線性穩壓器最常見的結構是串聯調整型（Series Regulator），其核心工作模式像一個壓控可變電阻。工作過程是一個閉環負反饋系統。下面是其核心組件和工作步驟：

核心組件：
- 串聯調整管 (Pass Element / Series Transistor)：通常是一個功率晶體管（BJT或MOSFET）或功率達林頓管。位于輸入（Vin）和輸出（Vout）之間。它就像一個可變的電阻。通過控制其基極/柵極電流/電壓，可以改變其集電極-發射極（或漏極-源極）之間的導通電阻（Ron）和管壓降（Vdrop = Vin - Vout）。
- 誤差放大器 (Error Amplifier)：一個高增益運算放大器。
- 電壓基準源 (Voltage Reference)：一個非常穩定、精度高的固定電壓源（如帶隙基準源），為系統提供準確的比較基準（Vref）。
- 輸出電壓分壓器 (Resistive Divider)：由兩個（或多個）精密電阻（R1 和 R2）組成的分壓網絡，采樣一部分輸出電壓（Vout_sense = Vout * R2 / (R1 + R2)）。

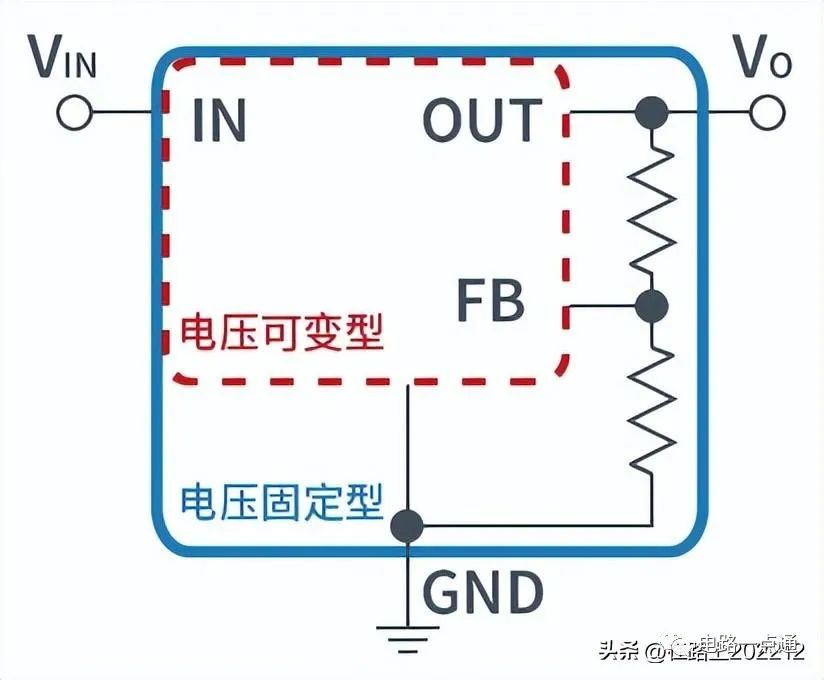

(典型線性穩壓器（尤其是LDO）內部簡化框圖)
工作步驟 (閉環負反饋)：
1. 采樣 (Sampling)：輸出電壓 Vout 通過分壓器電阻 R1 和 R2 被按比例（通常設定為與基準電壓 Vref 相等）采樣。采樣得到的電壓 Vout_sense = Vout * [R2 / (R1 + R2)]。
2. 比較 (Comparison)：誤差放大器的反相輸入端（-） 連接到采樣電壓 Vout_sense。誤差放大器的同相輸入端（+） 連接到內部精準的基準電壓 Vref。
3. 誤差放大 (Error Amplification)：誤差放大器持續比較 Vout_sense 和 Vref：
  - 如果 Vout_sense < Vref（意味著實際 Vout 低于目標值），誤差放大器會增大其輸出電流/電壓。
  - 如果 Vout_sense > Vref（意味著實際 Vout 高于目標值），誤差放大器會減小其輸出電流/電壓。
4. 驅動調整管 (Drive Pass Element)：誤差放大器的輸出直接或間接（可能經過緩沖）驅動串聯調整管（功率管）的控制極（基極/柵極）。
  - 當誤差放大器輸出增大時（Vout_sense < Vref），它會增強功率管的導通（減小其等效導通電阻 Ron），使得更多電流能夠流過功率管，從而升高輸出電壓 Vout。
  - 當誤差放大器輸出減小時（Vout_sense > Vref），它會減弱功率管的導通（增大其等效導通電阻 Ron），限制流過功率管的電流，從而降低輸出電壓 Vout。
5. 閉環穩定 (Closed-Loop Stability)：這個過程持續不斷地循環進行（極高的頻率），形成一個負反饋環路。系統會自動調整功率管的導通狀態，將 Vout_sense 調整到盡可能接近 Vref，從而*維持 `Vout ≈ Vref (1 + R1/R2)` 的穩定輸出。輸出的穩定性主要取決于基準源 Vref 的精度和穩定性以及分壓電阻 R1/R2 的精度。**

關鍵特征與公式

輸入輸出電壓差（Dropout Voltage）：這是線性穩壓器正常調節所需的 Vin 與 Vout 的最小差值。Vin(min) > Vout + Vdropout。傳統穩壓器（如78xx系列）的 Vdropout 通常為 1.5V - 2V。LDO（低壓差線性穩壓器）的 Vdropout 很低（通常 < 0.5V，可低至幾十mV）。
功率耗散 (Power Dissipation)：
- 在功率管上消耗的熱功率是所有線性穩壓器的顯著缺點。
- 計算公式：P_diss = (Vin - Vout) * Iout
- Vin-Vout越大，Iout越大，功耗和發熱就越大。這意味著效率較低（效率 = Vout / Vin * 100%），尤其在輸入輸出壓差大時效率很低（常常低于 50%）。
輸出電流 (Output Current)：即 Iout，是穩壓器能提供給負載的最大電流。取決于器件本身（封裝散熱能力、內部功率管）和散熱設計。

主要優缺點

優點：
- 輸出紋波和噪聲極低（無開關動作）。
- 瞬態響應快（反饋環路速度相對較快）。
- 電路簡單（外圍通常只需輸入/輸出濾波電容）。
- 成本低（對于中低電流應用）。
- 無電磁干擾 (EMI)（無高頻開關動作）。
缺點：
- 效率低（尤其當 Vin 遠大于 Vout 時）。
- 發熱嚴重（功耗 (Vin - Vout) * Iout 全轉化為熱）。
- 只能降壓（不能升壓或反相電壓）。
- 輸出電壓差要求（Vin 必須 > Vout + Vdropout），限制了最低輸入電壓的使用（這也是LDO產生的原因）。

典型應用場景

為微控制器、邏輯電路、運算放大器、ADC/DAC、傳感器、低噪聲RF電路等提供非常“干凈”、低紋波、低噪聲的電源軌。
在需要低噪聲的場合作為開關穩壓器后級的“后置穩壓器”。
用電池供電的設備，當電池電壓高于所需芯片電壓，且壓差滿足低壓差要求（使用LDO時），以提高效率延長電池壽命。
小功率、成本敏感或?qū)υ肼晿O其敏感的場合。

總結

線性穩壓器利用一個串聯的功率晶體管作為可變電阻，在誤差放大器驅動的負反饋閉環控制下，通過持續調整功率管的導通狀態，來抵消輸入電壓波動和負載電流變化的影響，從而輸出一個高度穩定的直流電壓。其核心是保證 Vout_sense ≈ Vref。雖然效率不高、發熱是其主要缺點，但其超低噪聲、簡單可靠的特點使其在需要純凈電源的模擬、數字和混合信號電路中有著不可替代的地位。LDO（低壓差線性穩壓器）作為一種特殊的線性穩壓器，極大地?cái)U(kuò)展了它在低電壓差應用中的實用性。
