配電應用原理和典型架構

　　在現代配電自動化系統中，越來越多的智能電子設備用于監控電網質量，并能迅速隔離任何故障，以免影響電網整體運作。此類設備架構主要由處理器、多通道ADC、信號調理電路、電源和通信接口組成。ADI公司作為全球混合信號處理技術領先者，是該領域的主要電子系統解決方案供應商。

　　ADI公司在集成電能測量方面具有卓越的專業經驗——采用ADI公司計量技術的電表已達3億塊;

　　? ADI的高精度轉換器和運算放大器保證了電壓電流的精密測量；

　　? 在全世界需要使用數模/模數轉換器的電力設備中，大約有50%是采用ADI的轉換器；

　　主要的系統及設計挑戰

　　? 更高的可靠性和更低的裝配/制造成本

　　? 某些應用需要高信號動態范圍（高達4000:1）和高分辨率（系統ENOB12位）

　　? 不同程度的系統精度要求（保護精度高達0.5%，測量精度高達0.1%）

　　? 多通道（一些應用要求同步采樣）

　　? 實時處理（10 ms，所有通道20 ms）

　　典型配電系統分類

　　? 中壓配網系統：《35 kV，包括10 kV、6 kV、3 kV

　　? ADI高性能的信號處理能力保證了電網的實時可靠運行

　　? ADI針對電力應用提供系統級的混合信號設計方案，簡化了設計復雜性并縮短了產品設計周期；

　　? ADI的通過創新和增加信號處理集成度幫助用戶的降低了系統成本。

　　系統級連接能力：RS-232、RS-485、Ethernet、CAN、USB……多數情況下，通信接口還要求隔離（ 500V）

　　? 穩定可靠性要求，如過壓保護、EMC/EMI、工業級工作溫度范圍、使用壽命長……

　　? 為開發低壓設備，設計人員通常需要考慮不同的系統要求，包括信號動態范圍，精度，帶寬，通道數，隔離，實時處理，成本和可靠性

　　低壓系統：1 kV、380 V、220 V

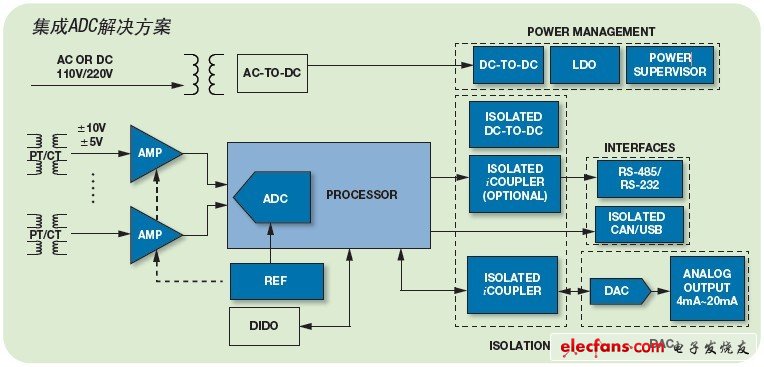

　　典型配電設備信號鏈

上圖所示的信號鏈?zhǔn)堑湫团潆娫O(shè)備的示意圖。
