作為一名模擬應用工程師，筆者很多解決問題的工作均涉及為客戶推薦可在其整體產品設計中用作子電路的應用電路。因此，筆者了解預測性能時對標準值、公式、印刷電路板（PCB）特性和快捷方式的需求。

筆者的一位同事Tim Green擁有約32年的工作經驗，其中16年他都在從事板級/系統級設計。當筆者問他怎么管理這些常用設計輔助工具時，他打開他的文件柜，取出一個文件夾，里邊塞滿了被翻得卷角的舊文件，都是他多年來收集的自己最喜歡的設計附屬資料。掉出的東西中有一本25頁的小冊子，名為《Burr-Brown電子工程師袖珍參考》，出版于1994年。

那本小冊子是筆者和Tim對德州儀器全新的《模擬工程師袖珍參考》（圖1）進行簡化、整理、使其內容現代化并以電子方式將其公之于眾的動機。

?

?

圖1：TI的全新《模擬工程師袖珍參考》（靈感來自于1994年的Burr-Brown小冊子）

袖珍參考的一個普遍問題是，您必須非常熟悉它們。換句話說，當遇到難題時，如果您不知道答案就在該袖珍參考中，那么在使用該袖珍參考之前您可能會借助于網絡搜索。

因此，為了幫您熟悉這本全新的TI袖珍參考，筆者已把一些問題放在了一起。試著用該袖珍參考回答問題，您會更加深入地了解得這本書頗具強大影響力的內容。

?

問題1（提示：模擬部分）：

參看下面的電路，回答：在100kHz頻率下的相移是多少？

?

?

問題2（提示：放大器部分）：

參看下面的電路，回答：20mVpp階躍波輸入的上升時間是多少？請注意，這是一個小信號階躍，OPA209具有18MHz的增益帶寬積（GBW）（產品說明書SBOS426）。

?

?

問題3（提示：放大器部分）：

10kΩ電阻器的噪聲譜密度是多少？

?

問題4（提示：放大器部分）：

參看下面所示的瞬態閉環波形，回答環路增益相位裕度是多少？

?

?

問題5（提示：PCB和導線部分）：

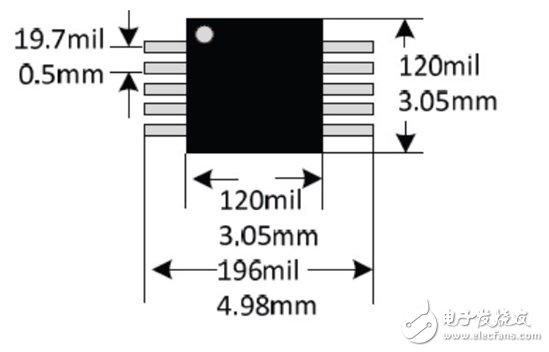

參看下圖，回答這是什么類型的封裝？

?

?

問題6（提示：傳感器部分）：

PT100電阻溫度檢測器（RTD）在100℃時的電阻是多少？假設該RTD符合ITS-90標準。

?

問題7（提示：A/D轉換器部分）：

假設信噪失真比（SINAD）（dB）為75dB，請為一款模數轉換器（A/D）計算有效位數（ENOB）。

為保護仍在鉆研這些問題者的利益，請勿在評論欄張貼答案。筆者將在下周公布答案。祝好運！

?

其它資源：

下載《模擬工程師袖珍參考》，以便在同一個地方獲取常用的A/D轉換公式。
