作為消費、工業、科學和其他應用的基本組成部分，運算放大器是最廣泛應用的電子元器件。對大多數低端應用來說，設計要求明確，因而元件的選擇也相對容易。但在用于實現許多高端傳感器的輸入處理設計時，如何選擇最佳的精密運算放大器卻存在一些挑戰。

在傳感器類型和（或）其使用環境帶來許多特別要求時，例如超低功耗、低噪聲、零漂移、軌到軌輸入及輸出、可靠的熱穩定性和對數以千計讀數和（或）在惡劣工作條件下提供一致性能的可再現性，運算放大器的選擇就會變得特別困難。

在基于傳感器的復雜應用中，設計者需要進行多方面考慮，以便獲得規格與性能最佳組合的精密運算放大器，同時還需要考慮成本。具體而言，斬波穩定型運算放大器（零漂移放大器）非常適用于要求超低失調電壓以及零漂移的應用。斬波運算放大器通過持續運行在芯片上實現的校準機制來達到高DC精度。

雖然沒有普遍公式可供遵循，但下面的如何選擇運算放大器的例子可幫助實現重要的應用目標。

衡器和壓力傳感器

衡器和壓力檢測應用通常使用非常靈敏的模擬前端傳感器，如應變計，這些傳感器可提供非常精確的測量結果，但輸出信號非常微弱。對于高精度衡器應用，設計人員可能使用橋式傳感器網絡，其中運算器與用于提供共模提取和10PPM~20PPM精度的選定增益電阻器配對使用。這種先進的“自主”設計對運算放大器性能具有嚴格的要求，以便從相對較大的輸入提取非常弱小的信號。

為了成功地放大這些弱小信號，運算放大器必須具有超低輸入失調電壓和最小失調溫度漂移，并具有寬增益帶寬和軌到軌輸入/輸出擺幅（當然，小輸入信號不需要軌到軌輸入擺幅）。同樣重要的還有運算放大器需要在接近DC狀態（如0.1Hz~10Hz）時具有非常穩定的超低頻噪聲特征

對于高精密衡器橋式網絡傳感器應用，設計人員應當尋找具有極低輸出失調電壓和低噪聲（1/f-1mHz）的單個零漂移運算放大器。

如圖1所示，一個很好的例子是斬波零漂移ISL28134運算放大器，其可在0.1Hz到10Hz頻率范圍內提供卓越噪聲電壓（nV），從而對DC電平提供幾乎平坦的噪聲頻帶。因其內部穩定的斬波設計，ISL28134L技術規格實際包括10 PPM的最大噪聲增益（七西格瑪）來提供針對高增益應用的最優性能，同時最小化噪聲增益誤差。

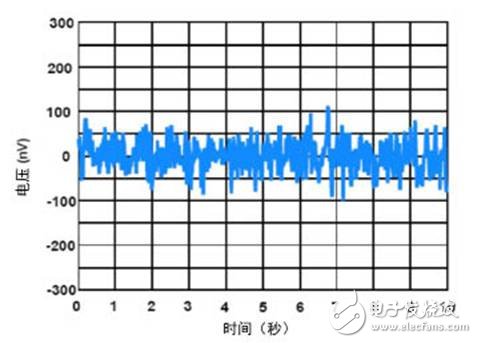

圖1 ISL28134： 0.1Hz 到 10Hz 峰-峰噪聲電壓

對于便捷式衡器應用，低功耗也是一個需要重要考慮的因素。設計人員可考慮采用ISL28133，這款放大器基于斬波穩定設計，綜合了低微功耗（最大25μA）和低失調電壓（最大6μV）的特征，它可具有直流電平平坦噪聲頻帶以及近于零漂移的特點。對于其他需要使用更高基準電壓（如10V而非5V）的應變計應用，設計人員可以考慮ISL28217或ISL28227。

電流檢測和控制應用

根據具體要求的不同，檢測電流強度的方法很多。其中包括使用電阻器的分路傳感器、霍爾效應傳感器以及電流互感器。在本例中，我們將考察應用于分路傳感器的運算放大器的要求。現今的分路傳感器技術已發展到具有高精度，并可提供低成本優勢的特點，并且適用范圍廣。

基本而言，分路傳感器技術是將一個電阻器置于被測量電源的線路中。因為電阻壓降會影響功效，所以通常需要使用盡可能小的電阻值。而這就意味在電流檢測應用中，必須放大相對較小的電阻差分功率。

因此，運算放大器電路必須提供高共模范圍和高精度。低功耗也是一個重要要求，特別是對電池應用的傳感器。嵌入式電流檢測電路也需要相對便宜，以便不顯著增加被監測產品的物料成本。

此外，對許多工業、公用事業和通信電流的檢測應用，運算放大器需要在極端溫度或長期使用條件下的漂移最小。例如，部署在電線桿頂?shù)碾娏鱾鞲衅饔捎诒┞对谙鄬毫拥沫h(huán)境變化中，所以需要提供長期的穩定性能而不產生昂貴的維護要求。

許多基于分路器的電流檢測應用都采用了運算放大器，例如以最小封裝尺寸提供低功耗與高精度的基于斬波的零漂移放大器——ISL28133或ISL28233。此外，如圖2所示，這些斬波穩定型CMOS器件在極端溫度和長期使用條件下提供卓越的低漂移特征。

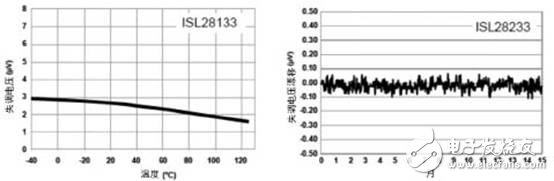

圖2 將失調電壓在溫度和時間上的漂移將到最小化，ISL28133是一款單一斬波穩定型運算放大器，而ISL28233是同一款放大器的雙器件。

電流檢測是早已用于許多行業領域（如消費、工業、通信和公用事業等）的最普遍應用之一，隨著新型電子器件的大量增加和人們對“綠色”電源管理技術的日益重視，其重要性日益提高。上文描述的斬波穩定型精密運算放大器提供極低失調電壓和失調偏移、軌到軌輸入和輸出以及低功耗，可滿足日益增加的嵌入式電流檢測的應用需求。

手持式有毒環境安全監測儀

最后一個應用例子是將大量不同傳感器輸入集中在一個設備中，該設計表明良好設計的運算放大器有助于處理緊湊型便攜設備上的多傳感器信號鏈。用于監測危險環境的手持式設備越來越多地采用傳感器以便最小化尺寸和最大化功能。此類設備可能包含可燃氣體傳感器、氧傳感器和催化加熱帶傳感器。

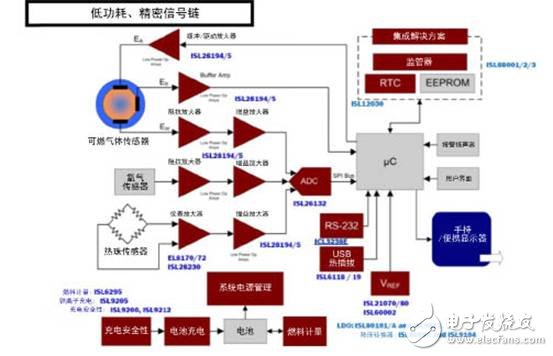

如圖3中的框圖所示，使用多個超低功耗運算放大器（如ISL28194）具備針對小型手持式設備中多傳感器信號鏈的優勢。

圖3 多傳感器手持有毒環境安全檢測儀

因為這些安全設備通常需要以全天候模式工作，所以ISL28194超低微功耗特征（最大450nA和 2nA［空閑時］）支持更長的電池壽命而不損害性能。ISL28194設計為在單電源（1.8V-5.5V）模式下工作，所以適用于由兩節1.5V堿性電池供電的手持設備。此外，因為多個ISL28194信號鏈可作為單個ADC（ISL26132）的信號源，所以可以最小化整體系統級電路的復雜性和部件數量。

由于可燃氣體傳感器、氧傳感器和熱傳感器的建立時間通常長達10秒，所以運算放大器的帶寬并不很重要，但它們需要傳感器具有恒定的偏置。另外，和前面所舉的例子一樣，傳感器的輸出大多為非常弱小的信號，所以運算放大器必須在大增益步長上提供峰-峰噪聲平坦度和漂移特征。

擴大運算放大器的選擇范圍

作為應用最廣泛的電子元件之一，運算放大器的使用還會繼續增加。隨著提供模擬傳感器功能的設備越來—從本文所舉的例子到大量使用運動、近程、光和其他傳感器的工業及消費設備，運算放大器的使用正在以指數規律增加。

像任何良好設計的規范一樣，首要標準始終必須是實現系統工作的準確性和性能目標。所以在高增益場合中，低噪聲、低漂移和精密性將始終是成功的重要因素。幸運的是，現今可供系統設計人員選擇的精密運算放大器更加廣泛，使他們能夠有效地滿足最嚴格的性能和準確性要求，并在耗電量、尺寸、部件數量和整體成本間取得平衡。
