Protel99 SE Gerber File 輸出說明

現在要將demo.pcb 的圖形資料，輸出 Gerber File 及 Drill File （鉆孔文件）

在工作區按滑鼠右鍵，系統會彈出下拉式功能表，我們選擇[New]

在視窗中，我們選擇 [CAM output configuration]

在我們的專案計畫 MyDesign1.ddb 中，會新增一個[CAMManager1.cam]的選項，我們點選并且開放這個圖示

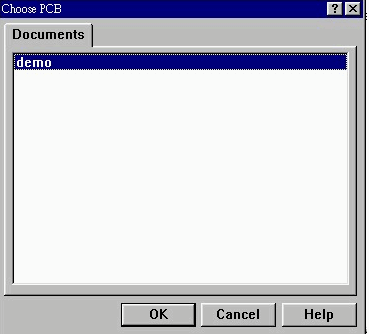

選擇我們要輸出的LAYOUT檔案，在這里是 DEMP.PCB

進入 {Output Wizard}視窗，你可以依Wizard的指引，一步一步的設定，輸出Gerber File,在這里我們點選 [Finish按鈕,離開 {Output Wizard}視窗。

按下滑鼠右鍵，點選[Insert Gerber]

在[General]的選項中，我們要設定GERBER的格式，我們?cè)O(shè)定單位為英制（Inches），整數2，小數3

在[Layers]部分，我們?cè)O(shè)定要輸出的圖層，在這里選擇[TopLayer]及[BottomLayer]

在Apertures,我們勾上 [Embedded apertures(RS274X) ], 輸出的GERBER FILE里,內含Aperture的資料

在[Advanced]里面,我們保持默認值。
按下[OK],結束GERBER FILE的輸出設定視窗。

設定 Drill File 鉆孔文件

按滑鼠右鍵，選擇 Insert NC Drill

在這個鉆孔資料設定視窗中，我們?cè)O(shè)定單位為英制，數字格式為2個整數，3個小數，數字尾不補零

當我們都設定好GERBER及DRILL的格式后，人們就可以將其輸出，按下滑鼠右鍵，選擇Generate CAM Files,程式就會依據我們的設定，輸出檔案，存在檔案夾 CAM for demo 中

打開檔案夾 CAM for demo

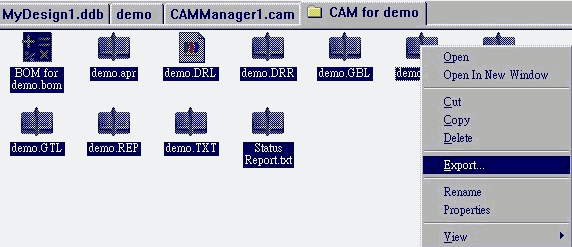

在 CAM for demo的檔案夾中，按下滑鼠右鍵選擇[Export]輸出

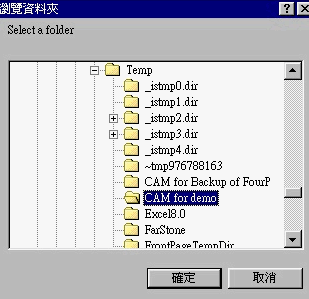

在視窗中，選擇你要儲存的檔案夾位置，按下[確定]即可
