典型運用

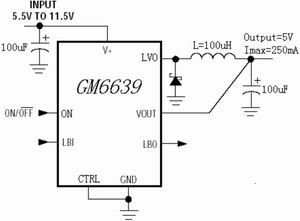

固定電壓輸出電路

如圖1中所示，在V+端的電壓為5.5V~11.5V時，將CTRL接地，ON端接高電平或者浮空，LBI、LBO浮空，LVO如圖連接，在VOUT端可以得到一個穩定的5V電壓，這時，該端最大可以對負載提供250mA電流。

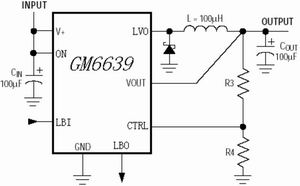

用戶可調輸出電路

可調輸出的電路圖如圖2，在固定輸出的基礎上，增加電阻R3,R4；在VOUT端取樣，將分壓送入CTRL端控制輸出VOUT電壓大小。電壓由下式?jīng)Q定：，R4阻值在10KW~1MW(典型值為100KW)，CTRL(Threshold)典型值為1.34V。

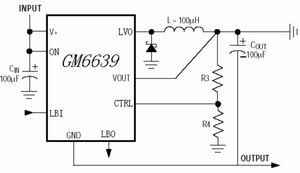

負電壓輸出電路

除了正電壓輸出外，通過改變輸出端的連接，還可以得到負電壓輸出(見圖3)。

如圖3所示，將VOUT端接地，在GND端即可得到負電壓，通過調節R3和R4的大小，輸出負電壓可以在-11.5V~-1.4V之間變化。

IC卡話機電源電路

如圖4所示，TIP和RING是電話線經過二極管電橋出來的兩端，用GM6639和一只12V的穩壓管，就可以在輸出得到一個穩定的電源供IC卡話機工作。其中，穩壓二極管是為了保護芯片不會因輸入電壓過高造成損壞。等效電感不但阻止了話音信號經GM6639芯片到地的衰減，而且防止調整管的頻繁開關對話音質量的影響。

結語

GM6639性能穩定，使用方法靈活，所需外圍元器件少，是構成低功率、高效率電源的理想器件，廣泛應用在便攜設備、個人通訊終端設備中。
