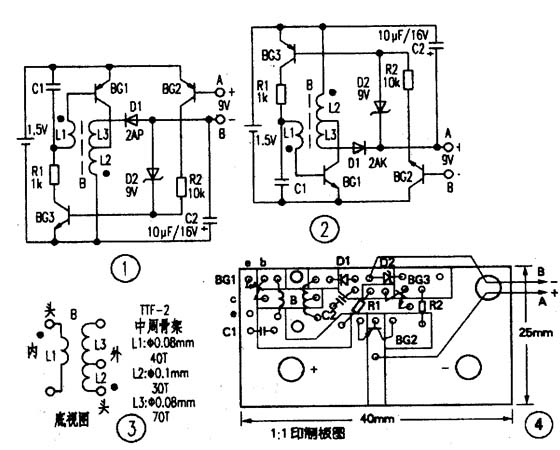

以前筆者制作過幾種數字萬用表電源升壓電路，用1．5V電池通過升壓替代9V疊層電池，都未成功。不是效率低、耗電量大，就是帶負載能力差，要么就是需另加電源開關，很麻煩，總之不太理想。兩年前筆者設計的這種高效率的升壓電路，使用一年后，效果好。其特點是制作容易、效率高、輸出電流大，也不另加電源開關，安裝方便。 - 電路工作原理 電路見圖1。BG1和變壓器B等組成變壓器反饋式振蕩電路；12為主繞組，U為．反饋繞組，L3為升壓繞組.振蕩電壓經D1整流·O濾波后輸出9V電壓。BG2起自動電子開關作用。當BG2的b極無負載時也就沒有基極電流，BG2截止，BG3也截止，BGl不工作。當數字表的電源開關閉合后，相當于在BG2的b極與D1間接上了負載電阻，電池通過BG2的基極、D1、13、12構成回路，BG2導通。BG3通過R2得到偏流也導通，BGl也導通，電路起振。L2、L3兩端感應出逆程較高的電壓，經D1整流后輸出。當輸出電壓高于穩壓管D2的擊穿電壓時，BG3的e、b結趨向于反偏而截止，此時BG1的偏置電流將減小，迫使其振蕩減弱，輸出電壓也
隨之下降。在此電路中 BG3、D2起自動調整輸出電壓、降低功耗的作用。C1是反饋回路里的一個小電容，其容量在1000Pf--3000pF之間；即可，其作用是使電路容易起振。如果BGl的截止頻率足夠高，此電容可取消，這時電路的工作效率會更高，耗電量會下降幾個毫安。當BGl使用3AX型低頻鍺管時，則C1應換成1uf的電解電容，但此時的工作效率不如硅管高。元件選擇 BGl是本電路成功與否的關鍵，應選ICM>300mA，p>250，飽和壓降低的三極管如3CX201、3CX203、9012、8550等均可。需注意的是不同廠家生產的產品會得到不同的結果‘有時
輸出電壓會相差很大，制作時應多換幾種三極管試一試。BG2可用3CG、9015等。BG3可用3DG、9014等，p>100即
可，穿透電流要小。D1可用2AP、2AK類鍺管，反壓大于20V。D2的穩壓值在8-9V間即可。變壓器B用中波收音機
中周骨架自制，數據見圖3，印刷線路板見圖4，圖2是三極管極性相反的另一種升壓電路，它們的工作原理是一樣的，制作時只需將有極性的元件反轉一下即可。
