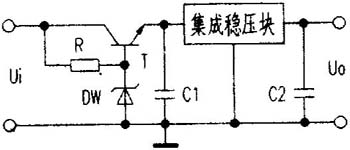

對于一般的集成穩壓塊來說，其輸入電壓——般不能超過45V，否則集成穩壓塊就會因過壓而燒壞。如現有一組超過45V的直流脈動電壓，需要獲得一組較低的直流穩定電壓，是否可以使用集成穩壓塊來達到此目的呢?現介紹一種擴大集成穩壓塊輸入電壓范圍的方法。電路如附圖所示。圖中三極管T接成射隨器，其發射極電壓跟隨其基極電壓，也就是集成穩壓塊的輸入電壓。三極管T的基極電壓就是穩壓二極管DW上的電壓，集成穩壓塊的輸入電壓等于穩壓二極管DW上的電壓減去三極管T的b、e結壓差。在選用穩壓二極管DW時，只要使其穩定電壓值等于集成穩壓塊的額定輸入電壓值加上三極管T的b、e結壓差值，集成穩壓塊的輸入電壓就不會高于其額定輸入電壓。當外界輸入的直流脈動電壓Ui高于集成穩壓塊的額定輸入電壓時，集成穩壓塊的輸入電壓等于其額定輸入電壓，當外界輸入的直流脈動電壓Ui低于集成穩壓塊的額定輸入電壓時，集成穩壓塊的輸入電壓約等于外界輸入的直流脈動電壓Ui。需要說明的是，在選用三極管T時，應使其集電極---發射極擊穿電壓高于輸入的直流脈動電Ui，使其集電極最大允許電流大于集成穩壓塊的最大輸出電流。
- 圖文擴大(5656)
- 電壓范圍(6893)
