倍壓整流電路圖:如果對電源質量要求不是很高，且功率要求也不是很大，但卻不容易得到的相對較高電壓的話。如1200伏，要想買相應的變壓器是很不容易的。這時不煩考慮使用倍壓整流電路，象有些示波器里面的高壓就是采用這種電路。以下舉個簡單的五倍壓電路，需要更高的電壓不煩依次類推。

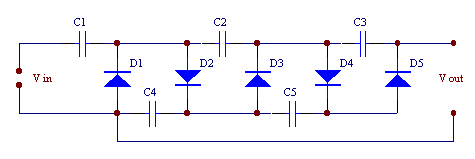

五倍壓整流電路（交流輸入，直流輸出）

圖5一14是二倍壓整流電路。電路由變壓器B、兩個整流 二極管D1、D2及兩個電容器C1、C2組成。其工作原理如下：

　　e2 正半周（上正下負）時，二極管D1導通，D2 截止，電流經過D1 對C1充電，將電容Cl上的電壓充到接近e2 的峰值，并基本保持不變。e2 為負半周（上負下正）時，二極管D2導通，Dl截止。此時，Cl上的電壓Uc1＝與電源電壓e2 串聯相加，電流經D2 對電容C2 充電，充電電壓Uc2＝e2 峰值＋1．2E2≈。如此反復充電，C2 上的電壓就基本上是了。它的值是變壓器電級電壓的二倍，所以叫做二倍壓整流電路。

　　在實際電路中，負載上的電壓Usc=2X1.2E2 。整流二極管D1 和D2 所承受的最高反向電壓均為。電容器上的直流電壓Uc1=，Uc2=。可以據此設計電路和選擇元件。

　　在二倍壓整流電路的基礎上，再加一個整流二極管D3和－個濾波電容器C3，就可以組成三倍壓整流電路，如圖5-15所示。三倍壓整流電路的工作原理是：在e2 的第一個半周和第二個半周與二倍壓整流電路相同，即C1上 的電壓被充電到接，C2上的電壓被充電到接近。當?shù)谌齻€(gè)半周時， D1、D3導通，D2截止，電流除經D1給C1充電外，又經D3給C3 充電， C3上的充電電壓Uc3= e2 峰值＋Uc2一Uc1≈ 這樣，在RFZ，，上就可以輸出直流電壓Usc＝Uc1i＋Uc3 ≈ ＋＝3√2 E。，實現三倍壓整流。

　　在實際電路中，負載上的電壓Ufz≈3x1.2E2整流二極管D3所承妥的最高反向電壓也是電容器上的直流電壓為。

　　照這樣辦法，增加多個二極管和相同數量的電容器，既可以組成多倍壓整流電路，見圖5一16。當n 為奇數時，輸出電壓從上端取出：當n 為偶數時，輸出電壓從下端取出。

　　必須說明，倍壓整流電路只能在負載較輕（即Rfz較大。輸出電流較小）的情況下工作，否則輸出電壓會降低。倍壓越高的整疏電路，這種因負載電流增大影響輸出電壓下降的情況越明顯。

　　用于倍壓整流電路的二極管，其最高反向電壓應大于。可用高壓硅整流堆，其系列型號為2DL。如2DL2／0．2，表示最高反向電壓為2千伏，整流電流平均值為200毫安。倍壓整流電路使用的電容器容量比較小，不用電解電容器。電容器的耐壓值要大于1．5x，在使用上才安全可靠。
