1、引言

　　通過本系統，實現了220V交流供電時儀器能夠工作，同時通過以單片機為控制器的充電部分給鋰電池充電，當220V交流斷電時，通過切換部分，使用后備電源鋰電池給儀器供電。該切換部分無需人為操作，自動切換；充電部分同樣采取了智能化控制，能夠完成充滿后自動報警自動停止充電功能。整個系統分為三個部分：切換部分、調壓部分、充電部分。系統總體結構圖如圖1所示。

?

圖1 系統總體框圖

　　系統先將開關電源(5～12V)和鋰電池的輸出電壓分別接到自動切換模塊相應輸入端，再將自動切換模塊輸出端接入電壓調整模塊，最后分別輸出5V，12V，24V電壓。

　　2、切換部分的設計

　　在便攜式產品的設計中，有時需要給系統設計兩套電源供電電路：一套是交流供電，在室內時使用；一套是直流供電，在室外時使用。這就需要解決交流和直流電源之間的電源切換問題，這個切換過程應該盡量避免用戶干預。

　　采用了P溝道MOSFET管IRF7406作為切換元件，主要原理圖如圖2所示。

?

　　圖2 自動切換部分

　　其原理是當插入交流電源時，PMOSFET的柵極電壓高于其源極電壓，處于關斷狀態，從而切斷電池的連接，此時由交流電源向儀器供電。當去掉交流電源時，PMOSFET導通，由直流電源向儀器供電。MOSFET的導通電阻依賴于它的柵極偏置。當交流斷開時，MOSFET的柵極電壓為零，源極為電池電壓，MOSFET的導通電阻應該在此偏壓下足夠低，保證在最大負載電流下能夠獲得所希望的輸出電壓，因此，應該盡量選用低閥值的MOSFET開關。這里選用了IRF7406 PMOSFET，該芯片VDSS=-30V，RDS=0.45Ω，非常適合本系統的需求。

　　肖特基二極管D1可防止電池單獨供電時電流從電池流入開關電源，因而必不可少。

　　3、調壓部分

　　本系統需要5V，12V，24V三種電壓輸出，而一節Li電池的輸出電壓為3.6V，所以需要調整電壓。本系統選用3片DC-DC變換器MC34163以分別將輸出電壓升壓到5V，12V，24V，MC34163是美國Motorola公司生產的可以升壓、降壓式DC/DC變換器，與日本Sharp公司生產的IR3M03A性能相當，管腳對應，可以互換使用，其性能如下：

　　(1) 輸入電壓2.5～40V，輸出電壓1.25～40V連續可調，功率1.25W，100～100kHz工作頻率DIP16封裝；

　　(2) 可以實現電壓的升壓、降壓、反轉變換，典型效率分別為90％、80％、65％；

　　(3) 有限流功能，輸出開關電流可達3.0A，通過擴流可達更大。

　　圖3所示中，輸入直流電壓為25V，電阻R1和R2組成輸出電壓的反饋網絡，反饋電壓從電阻R1上取出加到片內比較器的反相輸入端。若反饋電壓小于片內基準電壓地，比較器輸出高電平，電路正常工作；反之輸出低電平，片內開關管關斷，使電路沒有輸出。

?

　　圖3 調壓部分原理圖

　　輸出電壓V-out＝Vref(R2/R1+1)＝1.25×(R2/R1+1)，R1＝2.2KΩ，R2根據輸出需要計算其值的大小。圖3中R4即為Rsc，為峰值電流檢測電阻，Rsc的阻值越大，允許的峰值電流越小。如果要擴大電流可外接NPN或PNP型開關晶體管可使輸出電流達到3.0A。Rsc最小值由公式給出：Rsc(min)=0.25/Ipk(switch)＝0.25V/3.4A=0.0735Ω。

　　4、智能充電部分

　　這部分也是本系統的核心部分，采用MAX1898- EUB42作為充電控制器件，單片機負責充電控制和提示，完成充滿自停功能和報警功能。

　　MAX1898EUB42可對所有化學類型的鋰電池進行安全充電。電池調節電壓為4.2V，采用10引腳、超薄型uMAX封裝，在更小的尺寸內集成了更多的功能，只需要少數外部元件。其基本特點如下：

　　·4.5～12V輸入電壓范圍；

　　·內置檢流電阻；

　　·可編程充電電流；

　　·輸入電源自動檢測；

　　·LED充電狀態指示。

　　MAX1898EUB42外接P溝道場效應管，可以對單節鋰電池進行安全有效的快充，其最大特點是在不使用電感的情況下仍能做到很低的功率耗散最長充電時間限制為鋰電池提供二次保護。MAX1898EUB42內部電路包括：輸入調節器、電壓檢測器、定時器、溫度檢測器和主控制器。輸入電流調節電路用于限制電源的總輸入電流，包括系統負載電流與充電電流，當檢測輸入電流大于設定的限流門限時，通過降低電池充電電流可達到控制輸入電流的目的。因?yàn)橄到y(tǒng)工作時電源電流的變化范圍較大，如果充電器沒有輸入電流檢測功能，則輸入電源必須能夠提供最大負載電流與最大充電電流之和，這將使電源的成本增高、體積增大，而利用輸入限流功能則能夠降低充電器對直流電源的要求，同時也簡化了輸入電源的設計。

　　(1) 輸出

　　MAX1898EUB42通過外接的場效應管提供鋰電池的充電接口。

　　(2) 充電時間的選擇

　　MAX1898EUB42充電時間的選擇是通過外接的電容大小決定的。標準的充電時間為3小時，根據這個標準，可以計算得到外接的電容的容值，如下所示：

　　C[nF]＝34.33×T[hours]

　　(3) 設置充電電流

　　MAX1898EUB42充電電流在限制電流的模式下，可以通過選擇外接的電阻阻值大小決定。

　　充電結束條件是充電時間超出片上預置的充電時間。MAX1898EUB42能夠自動檢測充電電源，沒有電源時自動關斷以減小電池漏電。啟動快充后打開外接的P型場效應管IRF7404，當檢測到電池電壓達到設定的門限時進入脈沖充電方式，IRF7404打開時間會越來越短，充電結束時，LED指示燈會熄滅。充電周期出現錯誤時，LED會以1.5Hz頻率周期性閃爍。

　　其與單片機連接的原理圖如圖4所示。

　　圖4 智能充電部分的原理圖

　　CHG：MAX1898充電狀態輸出，連接到單片機的外部中斷引腳，單片機判斷充電完畢后，通過P0.0控制MAX1898的EN/OK腳，可以控制停止充電；其CHG的輸出狀態如附表。

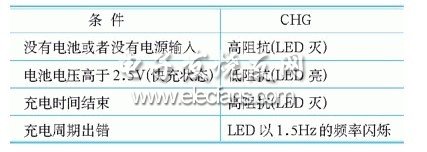

　　附表 CHG的輸出狀態

?

?

?

　　另外單片機的P0.1腳可接蜂鳴器用于充滿后或者出錯時報警。原理是監測MAX1898的輸出信號CHG，當MAX1898出錯時候，該引腳會發出頻率為1.5Hz的脈沖，單片機的INT0引腳接收中斷后，產生中斷，并使用單片機的T0計數器開始計數，當下一個脈沖到來時，在外部中斷程序中判斷單片機的計數值是否在0.6s左右，如果是，則通過控制P0.0使得MAX1898的EN/OK引腳置低從而使充電停止，并控制P0.1驅動蜂鳴器報警。

　　具體軟件：

　　void time0(void) interrupt 1

　　{

　　if(state==1)

　　{

　　TH0=-5000/256；

　　TL0=-5000%256；

　　TR0=1；

　　count=count+1；

　　}

　　}

　　void int0(void) interrupt0 using1

　　{

　　start=!start；

　　if((count>55)&&(count<65))

　　{EN=0；

　　Beep=1；

　　}

　　else

　　{EN=1；

　　Beep=0；

　　}

　　}

　　5、結束語

　　本系統實現了戶外小型儀器的交直流自動切換后備電源的設計，其成本相當?shù)停_發周期短，并實現了多種電壓值輸出，在實際項目中得到應用。

?
