CCFL燈管管中心點的亮度必須在3分鐘內達到規定亮度的100%。考慮到整機的可靠性和壽命要求，驅動電源對冷陰極燈的供電、激勵部分必須符合燈管的特性，供電電源必須是交流正弦波，頻率為40 k～60 k左右，觸發電壓和維持電壓符合燈管的規格(由燈管的長度和直徑?jīng)Q定)。

　　由于液晶電視屏幕尺寸比較大，一般在18.5英寸以上，現在逐漸向大尺寸方面發展，如42寸、55寸等，因此需要在一臺機器里面用多根燈管一起發光，來達到整機需要的亮度要求。用一個單通道CCFL控制器驅動多個燈，燈管直接串、并聯使用，第一個缺點是由於燈阻抗的差異，會造成亮度不均勻;第二個缺點是，單個燈管的失效(例如破損)會造成屏幕沒有任何顯示;第三個缺點是，由于是并聯(或者串聯)驅動所有燈，同時打開和關閉這些燈，這就要求轉換器直流電源必須采用更大的電容器增強去耦效果，這會增加轉換器的成本和尺寸。

　　解決上述諸問題的一條途徑就是每個燈用一個單獨的CCFL控制器，在多燈管液晶屏中，每一只燈管均配單獨一只高壓變壓器。

　　4 冷陰極燈調光原理

　　在實際運用的過程中驅動電源常常同時要求有調光功能。CCFL的亮度與CCFL的電流大致成正比，因此在電路中一般有電流環來控制CCFL的亮度。在實際的應用中一般采用PWM波來調光。

　　PWM調光的優點：(1)調節過程中亮度變化非常均勻，不會發生突變的現象;(2)調節的時候輸出電壓峰-峰值不會隨調亮而變化。具體方法是軟件編程MCU輸出30-200Hz的低頻PWM脈沖波對施加于冷陰極熒光燈管上的連續振蕩高壓波進行調制，使連續振蕩波變成斷續振蕩波，斷續的在極短時間內停止對冷陰極熒光燈供電。由于停止時間極短，不足以使燈管的電離狀態消失，但是其輻射的紫外線強度下降，管壁上的熒光粉的激發量減小，亮度也下降。通過控制PWM脈沖的占空比，就可以改變燈管在一個導通/關閉周期的時間比，從而達到控制燈管平均亮度的目的。

　　4.1 冷陰極燈調光時候的柔性啟動技術

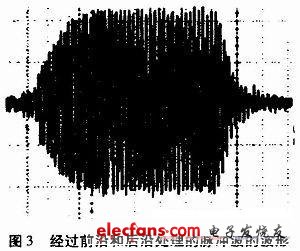

　　在冷陰極燈調光的時候控制方式是反復的啟動、截止燈管，然而每一個啟動、關閉周期都會造成燈管遭受到高啟動電壓及電流突變的沖擊，這對于氣體放電燈的電極而言是極為不利的，將會大大地縮短燈管的使用壽命。為了解決這一問題，目前業內普遍采用一種“柔性”啟動技術，即對調光脈沖包絡的前沿和后沿，采用連續線性增幅和降幅的處理，使得包絡的前沿是一個逐步增大的過程，包絡的后沿是一個逐

　　步減小的過程，具體圖形見圖3。經過線性幅度變換處理后的高壓脈沖波，再作用于燈管上，就不會對燈管造成啟、停的損傷，也不會影響燈管的壽命。

　　4.2 多管冷陰極燈調光時候的移相技術

　　由于液晶TV采用多只冷陰極燈管，如32寸的LCD TV采用12只冷陰極燈管，42寸LCD TV采用16只冷陰極燈管等等。因此在亮度調節的過程中，如果多只燈管在同一時間斷電和啟動，間斷頻率將會和液晶屏的刷新頻率產生差拍，將會導致畫面出現滾動、閃爍、亮度不均勻等畫異的現象。針對這種現象采取的解決方法是采用移相技術，即把采用的多只燈管平均分組，一般分為4組，這樣對其供電控制的PWM脈沖有4個通道，每個通道向一組燈管供電，通道之間輸出的PWM調制脈沖，依次移相90度，共輸出4路經過PWM調制的高頻脈沖波，具體見圖4。整體來說，多根燈管不會在同一時間斷電和供電，是輪流進行的，這樣可以使得在避免上述問題的同時亮度均勻并且做到干擾最小。

　　5 冷陰極燈保護電路的設計技巧

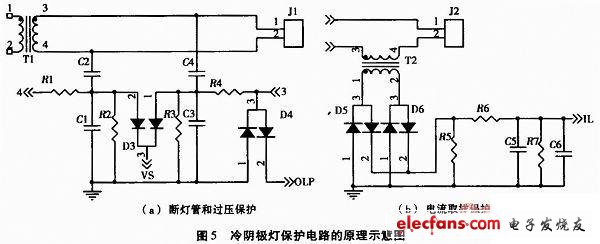

　　對于LCD TV以顯示為主的消費類電子產品，關鍵部件發光源的穩定性非常的重要。要使背光源穩定的工作，其反饋和保護電路就顯得很關鍵。例如燈管開路時，輸出電壓就會升高，電壓升高就容易出現打火等現象，從而出現燒板現象。燈管電流如不平衡，出現一些電流很大，而一些電流很小，就會影響燈管壽命，并且屏幕亮度不均勻。通常設計的原理示意圖見圖5，每路燈管的電路是一樣的，因此圖5(a)取了其中一路電路來分析，而電流取樣只要取其中某一路即可，見圖5(b)。下面結合實際的應用分析保護電路的設計技巧。

　　5.1 電壓取樣和過壓保護

　　圖5(a)中所有燈管的VS端連在一起，并連到驅動IC的相關功能引腳。一般燈管在剛啟動的時候，驅動IC輸出的PWM波占空比由小到大張開，使變壓器高壓端輸出電壓由小到大變化。通過C2、C1分壓出來的電壓和C4、C3分壓出來的電壓經過D3形成一個逐漸增加的電壓，當此電壓達到驅動IC內部規定的電壓值時，驅動IC保持住此時的PWM占空比并判斷是否點火成功。如成功后，當驅動IC收到此反饋電壓的值超過3 V，就判斷過壓，關閉輸出，進入保護。
