電容降壓式電源中電容器的選用及注意事項

在常用的低壓電源中，用電容器降壓（實際是電容限流）與用變壓器相比，電容降壓的電源體積小、經濟、可靠、效率高，缺點是不如變壓器變壓的電源安全。通過電容器把交流電引入負載中，對地有220V電壓，人易觸電，但若用在不需人體接觸的電路內部電路電源中，本弱點也可克服。如冰箱電子溫控器或遙控電源的開╱關等電源都是用電容器降壓而制作的。
相對于電阻降壓，對于頻率較低的50Hz交流電而言，在電容器上產生的熱能損耗很小，所以電容器降壓更優于電阻降壓。
通過電容器電流的大小，受該電容器容抗Xc＝1╱（2πfC），Xc的單位是歐姆；交流電頻率f的單位是赫茲；電容器C的單位是法拉。

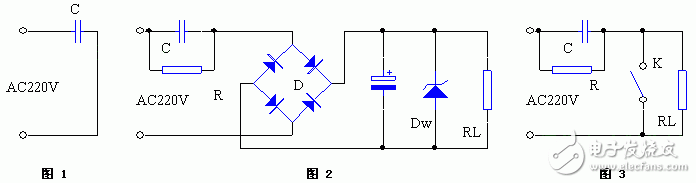

當將不同容量的電容器C（如圖1所示），接入AC220V 50Hz的交流電路時，其C的容抗及其所能通過的電流如附表所列。該電流即電容器C所能提供的最大電流值。

值。

電容量（uF）

0.33

0.39

0.47

0.56

0.68

0.82

1.0

1.2

1.5

1.8

2.2

2.7

容抗（kΩ）

9.7

8.2

6.8

5.7

4.7

3.9

3.2

2.7

2.1

1.8

1.4

1.2

電流（mA）

23

27

32

39

47

56

69

81

105

122

157

183

用電容器降壓制作電源時，必須注意以下幾點：
（1）經電容器降壓后，必須如圖2所示經整流、濾波及穩壓二極管穩壓后，才能獲得電壓穩定的電源（注：整流電路也可用半波整流）。
（2）電容器耐壓最好在630V以上，并應用無極性的電容器，有極性電容器不能用。
（3）在電容器兩端并聯500K-1M的泄放電阻。
（4）若需要加電源開關，為防止浪涌電流對負載RL并聯，如圖3所示。
（5）在組裝調試過程中要用1:1隔離變壓器接入AC220V電路中，以防觸電。
