前 言

Samtec始終致力于開發新技術以改進其產品。但我們的客戶可能會對技術的海量信息感到困惑。有時，客戶其實只需要對比自己的需求，清晰了解我們的產品和技術即可，并了解其對自身應用的支撐和加持。

今天，在稍后的解密分享中，我們將著眼于Nitrowave?電纜，并針對其內層進行分析和解密。DPL究竟有何重要之處？

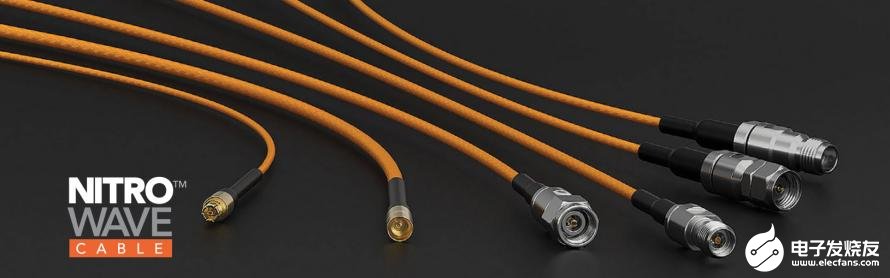

DPL，是Dynamic Performance Layer的縮寫，指的是動態性能層（DPL），它是Nitrowave?同軸電纜結構的關鍵組成部分。Nitrowave?是Samtec高性能射頻（RF）解決方案，適用于微波和毫米波應用，包括完整的電纜組件、電纜連接器和板級互連器件。

Nitrowave?結構為精密射頻應用提供卓越性能

在設計高性能電纜時，控制導體和屏蔽層之間的關系至關重要。屏蔽層的設計始終是在盡可能最佳的射頻性能與電纜所需的靈活性之間的權衡。大多數制造商通過使用箔帶或箔繞作為內層和覆蓋箔層的編織網的組合來實現這一點。

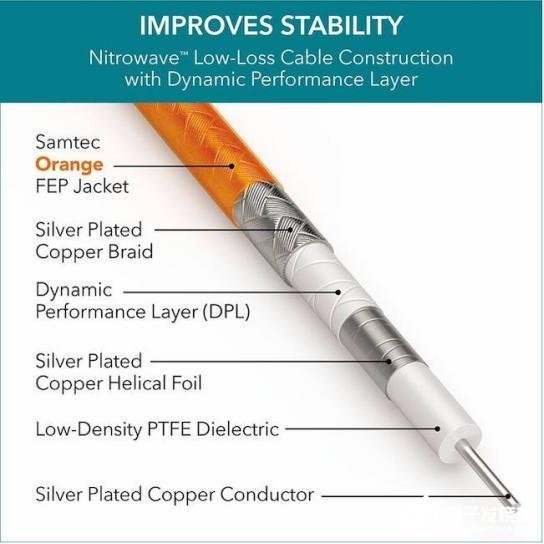

Nitrowave?電纜的箔層和編織網均使用鍍銀銅作為材料，并帶有Samtec標志性橙色的?FEP（氟化乙烯丙烯）護套，以在一些最嚴苛的條件下提供保護。FEP護套專為航空航天以及儀器儀表和計算行業的嚴苛應用而設計，具有高工作溫度和耐磨性。

然而，DPL 是Nitrowave?最有趣的特性之一。DPL是一層置于箔層和編織網屏蔽層之間的薄聚四氟乙烯（PTFE）層。看似微不足道，DPL卻是Nitrowave?技術的關鍵部分。其主要作用是消除屏蔽層兩個元件之間的摩擦，使編織網能夠在箔層上自由移動而不損壞箔層。

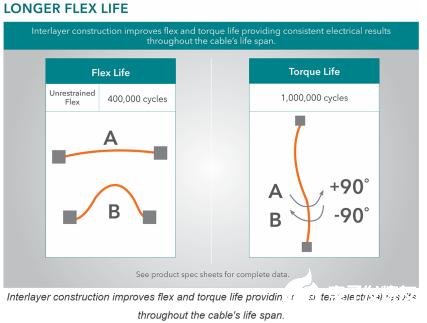

DPL還為整體可靠性帶來了其他改進。DPL層包裹螺旋箔屏蔽層，提高了其彎曲時的強度。它在脆弱的箔層和圍繞它的編織網之間提供了一個界面，降低了導電氧化的風險。結果是電纜具有更高的彎曲循環壽命和改進提升的耐用性。

改進的電氣性能

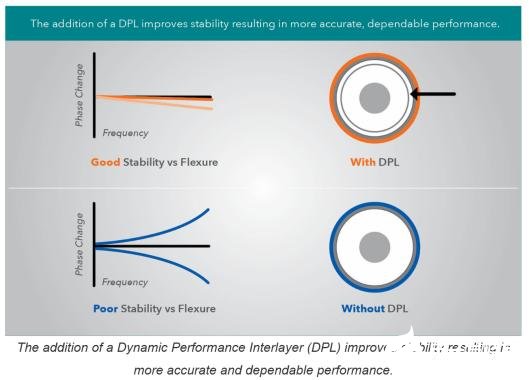

DPL 的優勢不僅限于改進的機械性能。改進的物理特性也改善了其電氣性能。DPL提供了更好的相位穩定性。相位是指波在其周期內特定時間點的位置，在考慮射頻信號如何沿電纜傳播時很重要。因此，相位偏移是波位置的變化，通常由外力引起，例如電纜的彎曲或溫度的變化。更大的相位穩定性導致更一致的射頻信號，即使電纜本身在彎曲時也是如此。

DPL層還有助于減少電容耦合。這是兩個獨立屏蔽層的效應。如果緊密接觸，這兩層可以充當微型電容器的極板。即使層之間可能積累的微小電荷量也有可能產生不需要的噪聲，這將對信號完整性產生影響。即使構成 DPL的薄PTFE層也足以幫助最小化這種耦合并改善整體SI性能。

在剛結束的慕尼黑電子展上，虎家演示Demo完美呈現了Nitrowave?的優異性能：

適合所有人的Nitrowave?

在談論Nitrowave?和Samtec精密射頻系列等高性能產品時，存在的一個問題是它可能會讓一些客戶疏遠。就像大多數駕駛員不會考慮使用勞斯萊斯或法拉利來通勤一樣，設計師也不會為他們的產品使用具有110 GHz 性能的電纜。

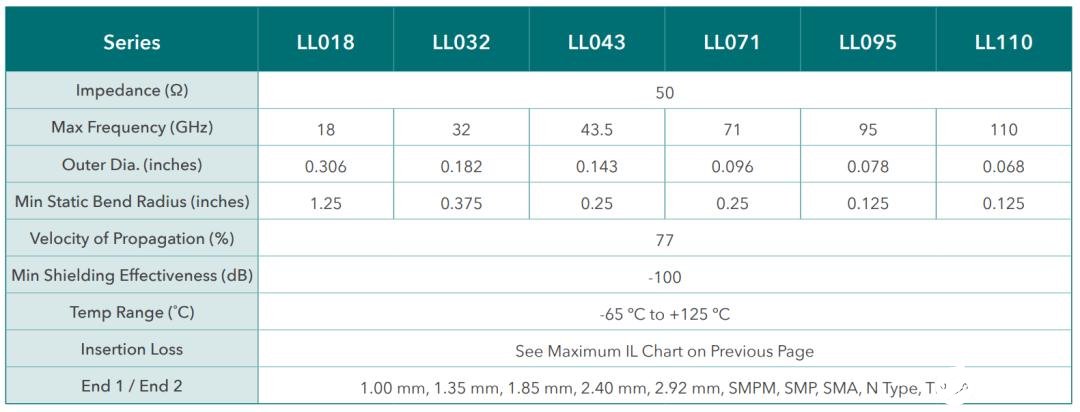

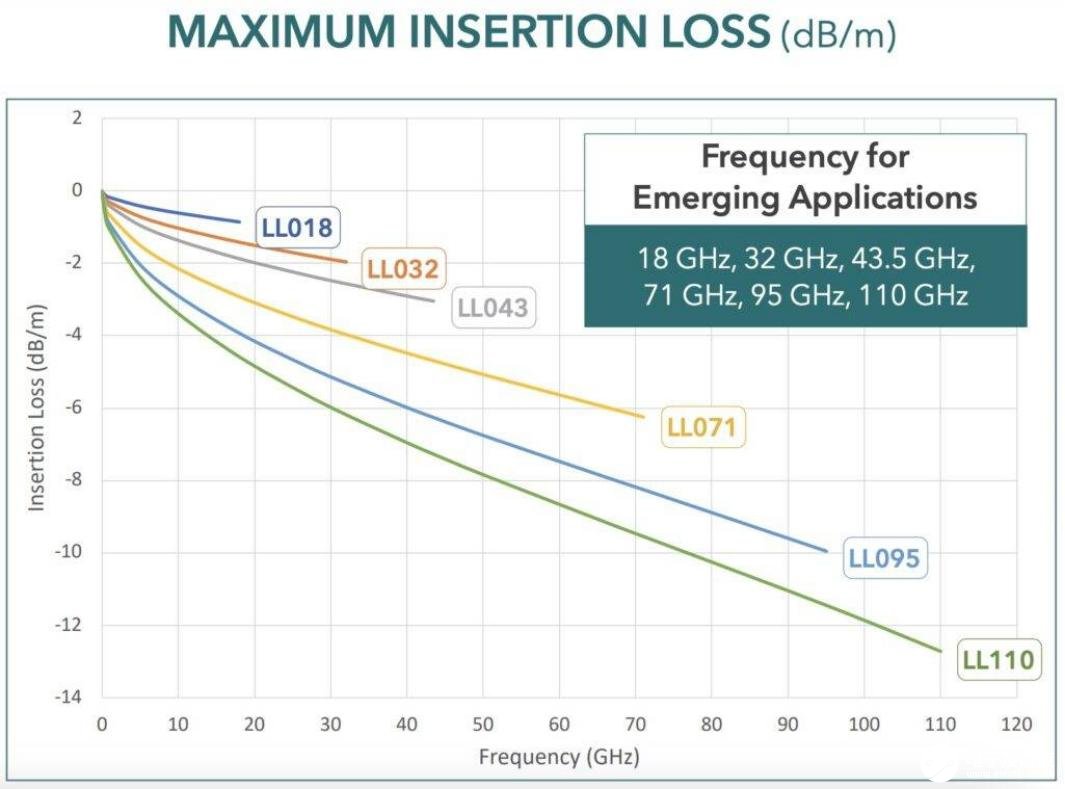

然而，Nitrowave?的關鍵特性之一是它不是單一產品。相反，它是一個電纜家族，每個電纜都針對從18 GHz 到最高110 GHz的不同頻率進行了優化。這些頻率是在對客戶需求進行廣泛研究后精心選擇的，Nitrowave?電纜家族針對一系列頻率進行了優化，每根電纜都旨在在其自身的頻率范圍內提供盡可能最佳的插入損耗。

因此，Nitrowave?是一種不限于最尖端技術的產品。請持續關注Samtec以深入了解更多Nitrowave?的特性。
