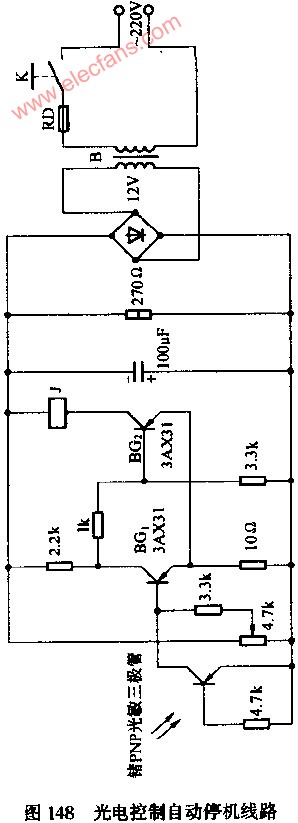

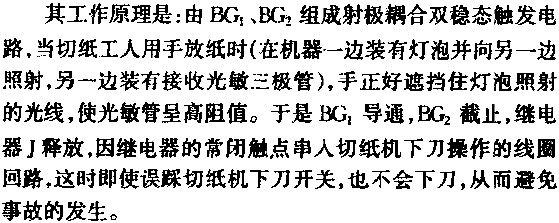

在印刷廠切紙時，往往是把很厚的紙用手放入切紙機內，這時如誤用腳踩動切紙開關，切刀開關就會自動切紙，極易造成工傷。利用光電控制使工人在誤操作時使切紙機停機，可避免事故的發生。見圖148所示。
光電控制自動停機電路圖
