用光電隔離耦合控制交流負載電路

用光電隔離耦合控制交流負載電路介紹：

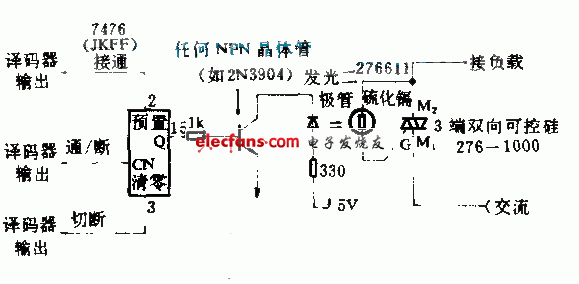

微處理器的譯碼器輸出饋送給7476JK觸發器，JK觸發器又通過光電耦合器去觸發三端雙向可控硅，從而對燈泡或其他交流負載進行“通/斷”控制。發光二極管和硫化鎘光電管
所組成的光電耦合器在遮光罩里。當發光二極管發出的光照射到光電管時，光電管的電阻下降，于是便有一個大小與方向均適宜的控制電壓去觸發可控硅的控制極，使可控硅導通。當光線消失時，一旦在一個交流周期里可控硅上的電壓接近于零，可控硅就被切斷。
