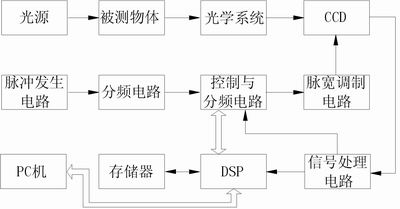

CCD驅動電路

1024位CCD驅動電路

線陣CCD電路

分頻電路可以選用D觸發器/JK觸發器，如74LS(HC)74、74LS(HC)76，均帶置位、清零端，較易控制；也可以選用計數器，如74LS(HC)163(可預置)，8253(2MHZ可編程)，82(C)54(10MHZ可編程)。為了便于調試和增加系統的柔性，本驅動電路選用具有較高頻率的82C54，它含有3個16位減法計數器， 6種工作方式。其中工作方式2時，起頻率發生器的作用，CLK端輸入脈沖使計數器減1，計數器減到1時停止計數，并使OUT端輸出負脈沖；方式3起方波發生器作用，[(N+1)/2]計數完成之前為高電平，對余下的[(N-1)/2]計數時輸出低電平。

    控制電路主要由單片機AT89C51及邏輯門電路組成。AT89C51最高工作頻率達24MHz，內含4KB的Flash存儲器。用于82C54的初始化、控制計數脈沖的通斷、計數器的啟動、停止及完成系統中其它任務。

    脈寬調制電路主要由阻容電路、單穩態電路(如74LS/HC123)組成。該電路主要用于調整各驅動脈沖之間的相位關系。74LS(HC)123是可重觸發單穩態觸發器。在觸發脈沖的上升沿(接B端)或下降沿(接A端)的作用下，輸出Q為高電平，經過延時Tw后，輸出Q返回低電平；如果輸出高電平期間，觸發脈沖又到來，則高電平又會從此刻延時Tw，因此如果觸發脈沖在高電平期間不斷到來，則高電平將要被無限期的延遲，即輸出為高電平；當外接電阻為R且電容C>1000pF時，Tw=0.45 * R *C 。
