可在低頻~5MHZ范圍內振蕩的高頻電路

電路的功能

射極耦合多諧振蕩器可作為大變化范圍的壓控振蕩器使用。通過對射極電流進行控制，便可直接實現FM調制。改變電容器C2，頻率范圍可為數赫茲~5MHZ。此外，本電路作為VCO使用時，采用0~5V的控制電壓，可獲得約15倍以上的變化范圍。

電路工作原理

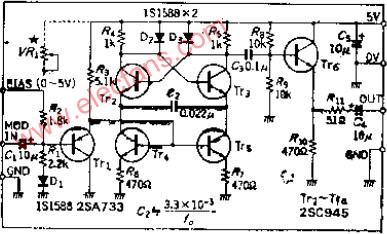

TT2、TT3是射極耦合的多揩振蕩電路，在射極和地之間接耦合電阻，蔌象本電路那樣，增加TT4和TT5組成的恒流電路，用基極電壓對電流進行控制。二極管D2和D3為箝位地極管，可提高開關轉換速度。

采用圖中的參數，偏壓為5V時，可用下式算出振蕩頻率，即FO≈3.3*10的3次方/C2。對環境溫度變化呈正的溫度系數，這是因為晶體管的VBE溫度系數為負，所以射極電流呈正系數。為此，把PNP的晶體管TT1作為補償電路，為基極-集電極之間的二極管D1對VBE進行補償，同時，TT1還完成TT4和TT5的VBE電平移位。

從TT3的集電極輸出振蕩信號，振幅為+VCC-0.6V。用電容器C3隔去直流，然后用射極輸出器輸出。

元件的選擇

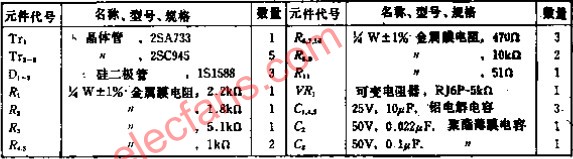

雖然振蕩頻率的穩定性不很好，但由于電路本身的溫度系數為正，所以電容器C2可選用具有正系數的聚酯薄膜電容。晶體管的選擇與頻率有關，小信號晶體管基本上都可滿足要求。

調整

從置偏輸入端輸入穩定電壓，電壓范圍為0~5V時，若按本電路的參數，振蕩頻率范圍應為10~150KHZ。因為可以設定使振蕩頻率FO=100K?的偏壓或者利用穩定的電源電壓，象圖中虛線那樣再連接VR1對振蕩頻率進行調節。

作為PLL電路的VCO使用時，去掉R1和D1，加大輸入電阻，把相們比較器輸出接到置偏輸入端即可。

照片A示出偏壓為3.3V（FO=100KHZ），從調制輸入端輸入1KHZ，-20DBM調制信號時的FM頻譜。因為采用直接調制方式，所以可以獲得大的頻率偏移。

應用說明

本電路的參數是按振蕩頻率為100KHZ設計的，但射極耦合多諧振蕩器的振蕩頻率可在10MHZ以上。為了在更高的頻率下工作，可加大晶體管TT2、TT3的射極電流，R4、R5的阻值在數百歐姆以下，R6、R7小于100歐。當然決定振蕩頻率的C2的容量也要小。
