高壓脈沖發生器電路圖一：

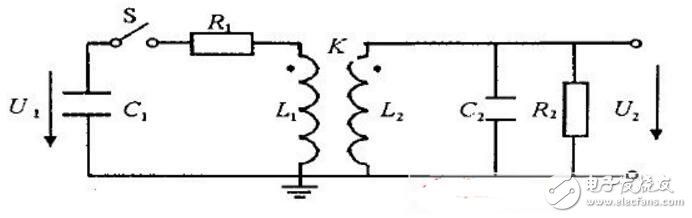

　　高壓脈沖發生器的主放電回路的等效電路。其中，S是可控開關，C1是電容器組電容，R1是高壓變壓器輸入端的損耗電阻，L1，L2分別是高壓變壓器初次級電感，K為耦合系數，C2為次級分布電容，R2為總的工作負載。高壓脈沖發生器等效電路：

　　等效電路

　　高壓脈沖發生器電路圖二：

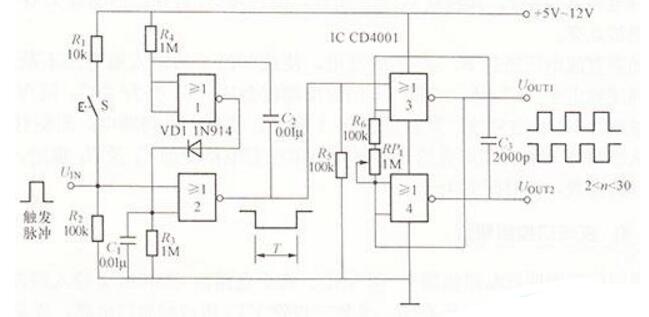

　　可觸發脈沖發生器電路如圖所示，它主要由CD40012輸人端四或非門集成電路及外圍元件組成。或非門1、2組成單穩態電路，在觸發信號的作用下，它將產生一個門控脈沖。或非門3、4組成一個不穩態電路，受控于門控脈沖，調節電位器RPl可以改變其振蕩頻率，以便調節在門控時間T內產生的脈沖個數，對電路觸發一次產生的脈沖個數可在2~30之間變化。不穩態電路有兩路輸出，或非門3輸出為正脈沖信號，而或非門4則輸出負脈沖信號。

　　電路的觸發方式可用手控按鈕，也可采用觸發信號。

　　可觸發脈沖發生器電路

　　高壓脈沖發生器電路圖三：

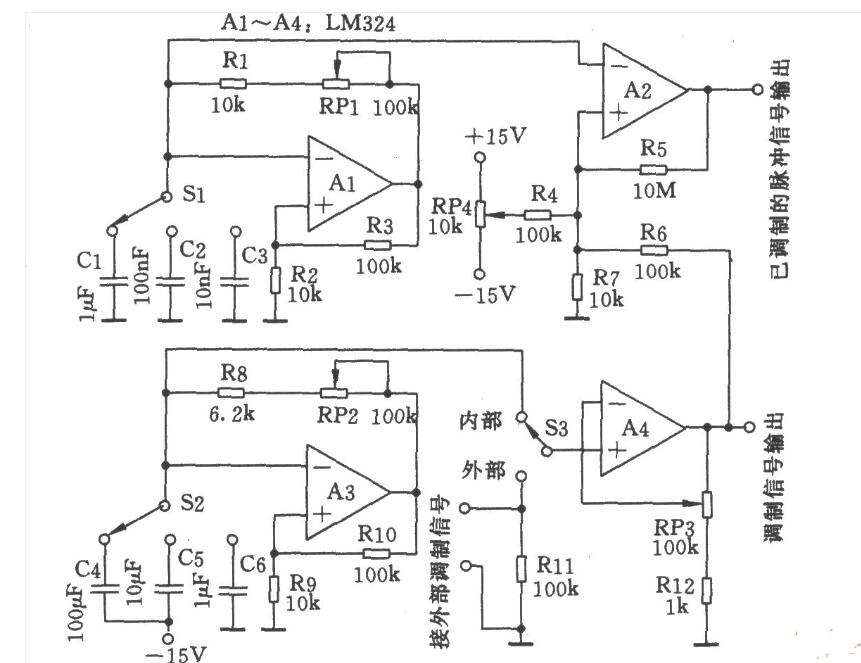

　　如圖所示為占空比可調的實用脈沖信號發生器。al與周圍元件組成脈沖頻率發生電路，分接三個不同電容對應三個頻率量程，rpl用于頻率細調。a3與周圍元件組成調制信號發生電路，也分三擋量程，rp2用于調制頻率信號的細調。rp3用于調制信號的增益調節。rp4控制占空比。

　　高壓脈沖發生器電路圖四：

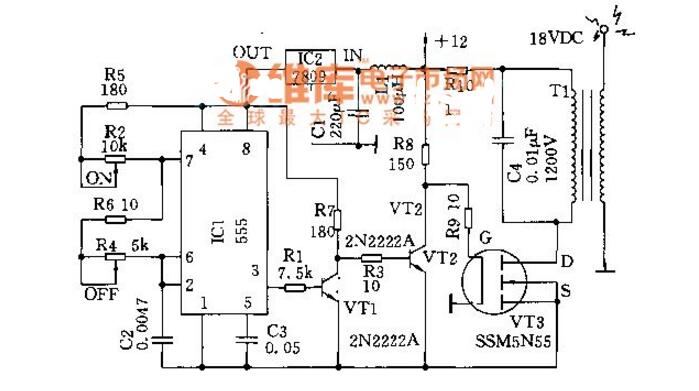

　　這種高壓發生器適用于需要高電壓，小電流的場合，可獲得數千伏至數萬伏的高壓。

　　電路如圖所示。由脈沖發生器、驅動器和高壓變壓器組成。脈沖發生器利用一個555定時器產生連續的脈沖串到VT1。VT1作為緩沖器，起到隔離IC1和VT3柵極的高空抗負載的作用。電阻R1和R3、R2 和R4調節IC13腳的輸出脈沖頻率。該脈沖串控制VT3的通斷，在Tl 的初級產生高頻交變磁場，從而在T1的次級產生所需的高頻、高壓電流。Tl 可采用現成的黑白電視機中的行輸出變壓器。

　　高壓脈沖發生器電路圖五：

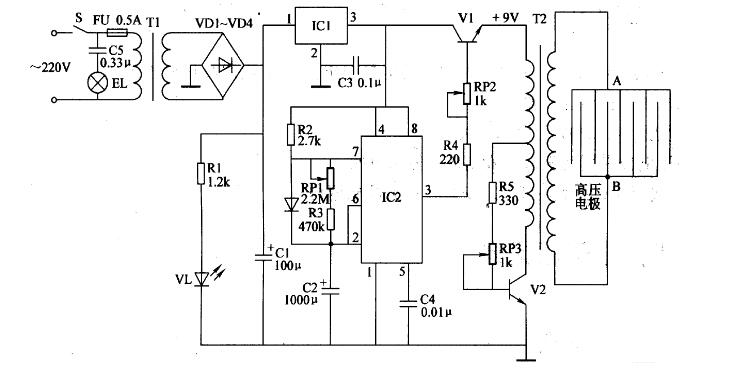

　　電子滅蟲燈電路

　　電源電路由電源開關S、熔斷器FU、電源變壓器Tl、整流二極管VDl-VD4、濾波電容器Cl、C3、三端穩壓集成電路ICl、限流電阻器Rl和電源指示發光二極管VL組成。

　　脈沖振蕩器由時基集成電路lC2、電阻器R2、R3、電位器RPl和電容器C2、叫組成。

　　高壓發生器由晶體管Vl、V2、電位器RP2、RP3、電阻器R4、R5、脈沖變壓器T2和高壓電網（由高壓電極A、B組成）組成。

　　EL為誘光燈，C5為降壓電容器。

　　接通電源開關S后，交流220V電壓一路經C5降壓后將EL點亮;另一路經Tl降壓、VDl-VD4整流、Cl濾波及ICl穩壓后，為脈沖振蕩器和高壓發生器提供+l2V工作電源。VDl-VD4整流后的直流電壓還經Rl限流后將VLA亮。

　　RPl選用小型實心電位器或可變電阻器;R陀和RP3選用小型合成膜電位器或可變電阻器。

　　Cl選用耐壓值為25V的鋁電解電容器;C2選用耐壓值為16V的鋁電解電容器;C3和C4均選用獨石電容器;C5選用耐壓值為400V以上的CBB電容器。

　　VDl-VD4均選用1N4007型硅整流二極管;VD5選用1N4148型硅開關二極管。

　　VL選用φ3mm的高亮度發光二極管。

　　Vl選用DDOl或SDO3型硅NPN晶體管;V2選用BU406或3DDl5型硅NPN晶體管。

　　ICl選用LM7812或AN7812型三端穩壓集成電路;IC2選用NE555或5G1555型時基集成電路。

　　Tl選用3-5W、二次電壓為l5V的電源變壓器;T2使用高壓電擊器用脈沖變壓器或黑白電視機的行輸出變壓器。

　　S選用5A、220V的電源開關。

　　高壓電極采用兩根裸導線制成燈籠狀電網。

　　EL選用3W的紫外燈管，安裝在燈籠狀電網內。

　　高壓脈沖發生器電路圖六：

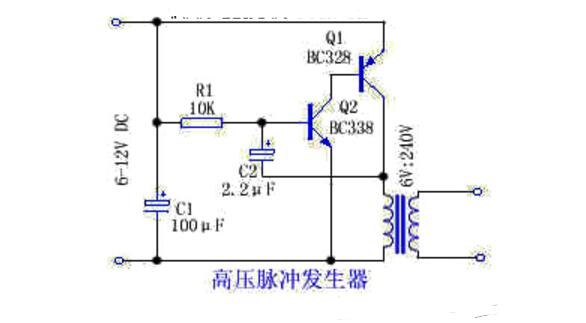

　　直流電源產生高壓脈沖發生器電路

　　如圖電路利用6V-12V直流電源可產生一種高壓脈沖。電路中三極管Q1、Q2構成了一振蕩器，產生頻率為3Hz的直流脈沖電壓，并輸入變壓器比為6V：240V升壓器的初級線圈，在每個脈沖結束時，相應地在變壓器的次級線圈產生一高電壓。脈沖的重復頻率可通過選擇C2、R1值進行調整。本電路在警棍中使用時，可采用鉛酸電池
