熱水器電子點火電路圖

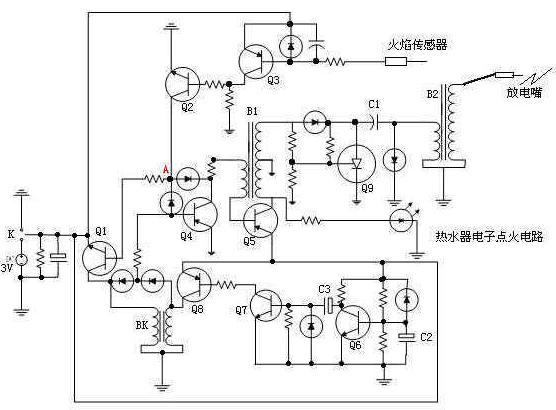

下圖是一個燃?xì)鉄崴?/u>通用的電子點火電路，工作過程如下：圖中K是水壓開關，當打開水龍頭后K將接通3V的電池組，電路開始工作。由于C2需要一定的充電時間，此時Q6處于截止?fàn)顟B(tài)電源通過兩個電阻對C3進行充電，充電電流使得Q7導通，Q8導通。Q8的導通使得供氣（煤氣）電磁閥BK的啟動繞組得電，煤氣閥門打開，開始向熱水氣供氣由于Q8的導通使Q4也導通，振蕩管Q5得到偏置而開始工作，并通過Q9、C1、B2產生脈沖高壓，使點火嘴產生放電火花，從而完成點火的過程。; 點火后，火焰傳感器將產生電動勢使Q3、Q2導通，Q2的導通使電路中的A點電位下降，Q4截止，振蕩管Q5因失去偏置電壓而停止工作，火花放電停止。與此同時Q1導通，BK維持繞組得電；此時由于C2兩端電壓通過一段時間的充電而升高，使Q6導通，這樣一來C3兩端的電壓將通過Q6加到Q7的基極與發射極間，使Q7反偏而截止，Q7的截止使Q8也截止，BK的啟動繞組失電，BK靠維持繞組繼續維持閥門打開狀態，從而達到低功耗的目的。
