膠卷沖洗液使用的恒溫調溫電路圖

彩色膠卷沖洗藥液的溫度，是影響相片色彩的重要因素。在整個沖洗過程中保持±0.3℃的恒溫精度比較困難，本調溫電路采用高靈敏度、線性好的PTC熱敏電阻器，可以在15~45℃的溫度范圍內達到恒溫要求。

    2.7.1 原理電路
    彩色膠卷沖洗液恒溫用調溫電路見圖2.7.1，包含檢測、控制和電源三個部分。

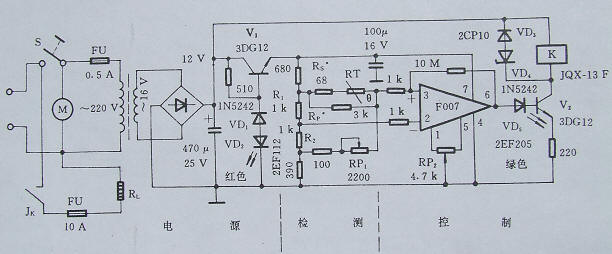

                                   圖2.7.1 彩色膠卷沖洗液恒溫用調溫電路見圖

2.7.2 主要元器件選擇
為了保證調溫精度，橋臂電阻R1和R2應選擇精度達0.05%的錳銅精密線繞電阻；此外，為保證洗液溫度的均勻性，安裝無極調速攪拌機也是必要的。加熱RL功率在2KW以下。

閱讀全文
