多路呼喚裝置電路圖

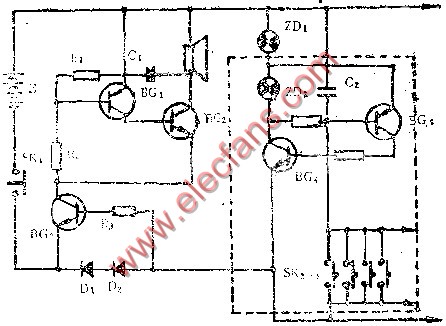

本裝置主要應用于醫院病房、旅館等。圖中為電原理圖，虛線框內的元件組成一路呼喚裝置。其中SK2-5是按床鋪而設，如需將裝置擴大為多路，只要按虛線框內的電路組裝多路沿AB兩點連接下去即可。

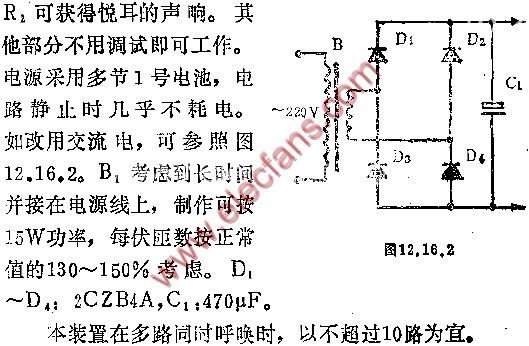

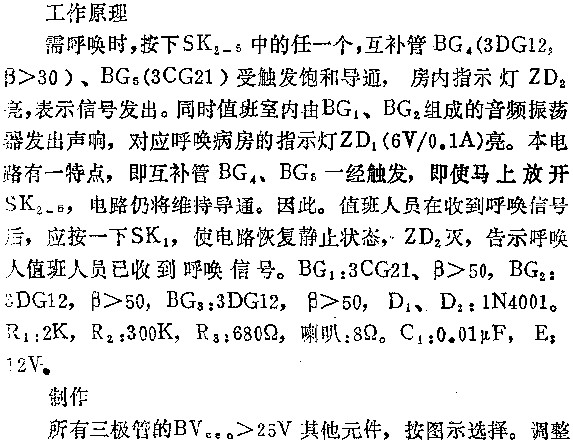

閱讀全文
