該充電器具有鎳鎘、鎳氫、鋰離子電池充電轉換開關，并具有放電功能。在150～250Ｖ、40ｍＡ的交流市電輸入時，可輸出300±50ｍＡ的直流電流。

　　該充電器采用了RCC型開關電源，即振蕩抑制型變換器，它與PWM型開關電源有一定的區別。PWM型開關電源由獨立的取樣誤差放大器和直流放大器組成脈寬調制系統；而RCC型開關電源只是由穩壓器組成電平開關，控制過程為振蕩狀態和抑制狀態。由于PWM型開關電源中的開關管總是周期性的通斷，系統控制只是改變每個周期的脈沖寬度，而RCC型開關電源的控制過程并非線性連續變化，它只有兩個狀態：當開關電源輸出電壓超過額定值時，脈沖控制器輸出低電平，開關管截止；當開關電源輸出電壓低于額定值時，脈沖控制器輸出高電平，開關管導通。當負載電流減小時，濾波電容放電時間延長，輸出電壓不會很快降低，開關管處于截止?fàn)顟B(tài)，直到輸出電壓降低到額定值以下，開關管才會再次導通。開關管的截止時間取決于負載電流的大小。開關管的導通／截止由電平開關從輸出電壓取樣進行控制。因此這種電源也稱非周期性開關電源。

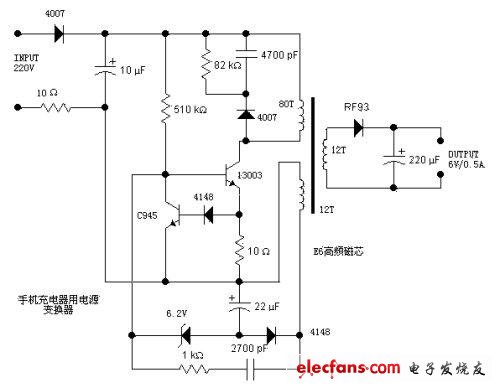

　　220Ｖ市電經VD1～VD4橋式整流后在V2的集電極上形成一個300Ｖ左右的直流電壓。由 V2和開關變壓器組成間歇振蕩器。開機后，300Ｖ直流電壓經過變壓器初級加到V2的集電極，同時該電壓還經啟動電阻R2為Ｖ２的基極提供一個偏置電壓。由于正反饋?zhàn)饔茫琕2 Ic 迅速上升而飽和，在Ｖ２進入截止期間，開關變壓器次級繞組產生的感應電壓使ＶＤ７導通，向負載輸出一個９Ｖ左右的直流電壓。開關變壓器的反饋繞組產生的感應脈沖經ＶＤ５整流、Ｃ１濾波后產生一個與振蕩脈沖個數呈正比的直流電壓。此電壓若超過穩壓管ＶＤ１７的穩壓值，ＶＤ１７便導通，此負極性整流電壓便加在Ｖ２的基極，使其迅速截止。Ｖ２的截止時間與其輸出電壓呈反比。ＶＤ１７的導通／截止直接受電網電壓和負載的影響。電網電壓越低或負載電流越大，ＶＤ１７的導通時間越短，Ｖ２的導通時間越長，反之，電網電壓越高或負載電流越小，ＶＤ５的整流電壓越高，ＶＤ１７的導通時間越長，Ｖ２的導通時間越短。Ｖ１是過流保護管，Ｒ５是Ｖ２Ｉｅ的取樣電阻。當Ｖ２Ｉｅ過大時，Ｒ５上的電壓降使Ｖ１導通，Ｖ２截止，可有效消除開機瞬間的沖擊電流，同時對ＶＤ１７的控制功能也是一種補償。ＶＤ１７以電壓取樣來控制Ｖ２的振蕩時間，而Ｖ１是以電流取樣來控制Ｖ２振蕩時間的。

　　如果是為鎳鎘、鎳氫電池充電，由于這類電池存在一定的記憶效應，需不定時對其進行放電。ＳＷ１是鎳鎘、鎳氫、鋰離子電池充電轉換開關。ＳＷ１與精密基準電源ＳＬ４３１為運放ＬＭ３２４⑨提供兩個不同的精密基準源，由ＳＷ１切換。在給鎳鎘、鎳氫電池充電時，ＬＭ３２４⑨腳的基準電壓約０．０９Ｖ（空載）；在給鋰離子電池充電時，ＬＭ３２４⑨腳的基準電壓約為０．０８Ｖ（空載），這種設計是由這兩種類型電池特有的化學特性決定的。按下ＳＷ２，Ｖ５基極瞬間得一低電平而導通，可充電池上的殘余電壓通過Ｖ５的ｅｃ極在Ｒ１７上放電，同時放電指示燈ＶＤ１４點亮。在按下ＳＷ２后會隨即釋放，這時可充電池上的殘余電壓通過Ｒ１６、Ｒ１３分壓，Ｃ９濾波后為Ｖ４的基極提供一個高電平，Ｖ４導通，這相當于短接ＳＷ２。隨著放電時間的延長，可充電池上的殘余電壓也越來越低，當Ｖ４基極上的電壓不能維持其繼續導通時，Ｖ４截止，放電終止，充電器隨即轉入充電狀態。

　　由于鋰電不存在記憶效應，當電池低于３Ｖ時便不能開機，其殘余電壓經電阻Ｒ４０、Ｒ４１分壓后得到２．５３Ｖ送入運算放大器的同相端③、⑤、⑩腳，由于ＬＭ３２４⑨腳電壓在負載下始終為２．６６Ｖ，因此⑧腳輸出低電平，Ｖ３導通，＋９Ｖ電壓通過Ｖ３ｅｃ極、ＶＤ８向可充電池充電。ＩＣ１ｄ在電容Ｃ６的作用下，{14}腳輸出的是脈沖信號，由于ＩＣ１⑧腳為低電平，因此ＶＤ１２處于閃爍狀態，以指示電池正在充電，對應容量為２０％。隨著充電時間的延長，可充電池上的電壓逐漸上升。當Ｒ４０、Ｒ４１的分壓值約等于２．５８Ｖ時，即ＩＣ１③腳等于２．５８Ｖ時，ＩＣ１②腳經電阻分壓后得２．５７Ｖ，其①腳輸出高電平（由于在充電時，ＩＣ１⑨腳電壓始終是２．６６Ｖ，Ｖ６導通；反之在空載時，ＩＣ１⑨腳為０．０８Ｖ，Ｖ６截止），ＶＤ１０、ＶＤ１１點亮，對應指示容量為４０％、６０％。當Ｒ４０、Ｒ４１的分壓值上升到２．６３Ｖ時，即ＩＣ１⑤腳等于２．６３Ｖ，其⑥腳經電阻分壓后得２．６３Ｖ，⑦腳輸出高電平，ＶＤ９點亮，對應充電容量為８０％。只有ＩＣ１⑩腳電壓≥２．６６Ｖ時，⑧ 腳才輸出高電平，ＶＤ１３點亮，對應充電容量為１００％。即使ＶＤ１３點亮?xí)r，ＶＤ１２仍處于閃爍狀態，這表示電池仍未達到完全飽和。只有ＩＣ１⑧腳電壓＞６．５Ｖ時，ＶＤ１２才逐漸熄滅，表示電池完全充至飽和。

　　ＶＤ１６在電路中起過充、過流保護作用，ＶＤ８起反向保護作用，避免充電器斷電后，電池反向放電。
