紅外線遙控七色小彩燈電路及設計

?? 功能說明：利用紅外線遙控系統，控制3個高亮度LED,其發光顏色分別為紅、綠、藍。再根據三基色原理進行組合，使得彩燈呈現7種不同顏色。
???? 程序設計???????????????????????????????????????????
利用紅外遙控系統，控制3個LED，按照三基色原理進行組合發光。
紅色 + 綠色 = 黃色
綠色 + 藍色 = 青色
紅色 + 藍色 = 紫色
紅色 + 綠色 + 藍色? = 白色
? 主要標號說明
? MAIN:? 主程序。
? IR_IN:? 解碼子程序。
? IR_ZX:? 遙控執行子程序。
? FS_SPK:? 發聲子程序。
? DE:? 短暫延時子程序。
? DELAY05_R5:? ;延時子程序，總延時時間為0.5ms*R5。
? DEL:? 用于解碼延時子程序，延時時間為0.093ms。

硬件設計

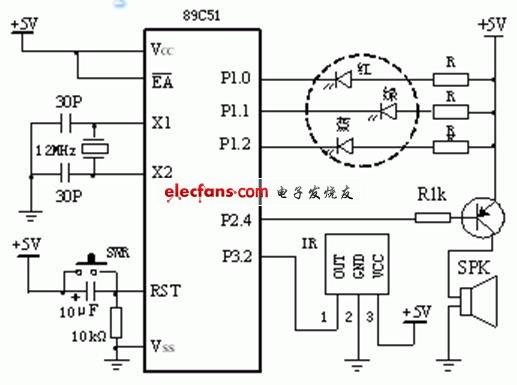

紅外線遙控七色小彩燈電路
