用555定時器設計一個自由多諧振蕩器

要求振蕩周期T=1~10S，選擇電阻、電容參數，并畫出連線圖。

解

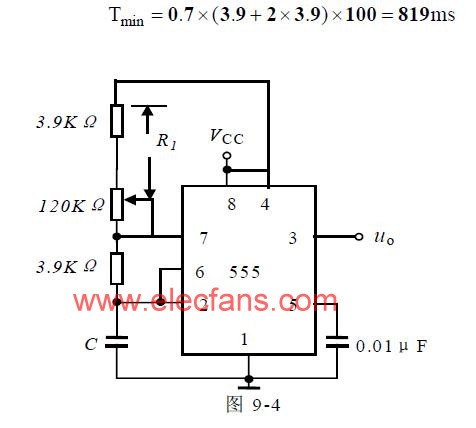

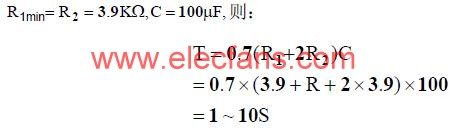

電路如圖9-4所示，其振蕩周期C)RR(.T21270+=。如果選擇

所以可變電位器的阻值范圍為 Ω=?=K~)S~(R11711270101
故選擇Ω=KR12即可。最小振蕩周期
