1.常用電子元器件簡介

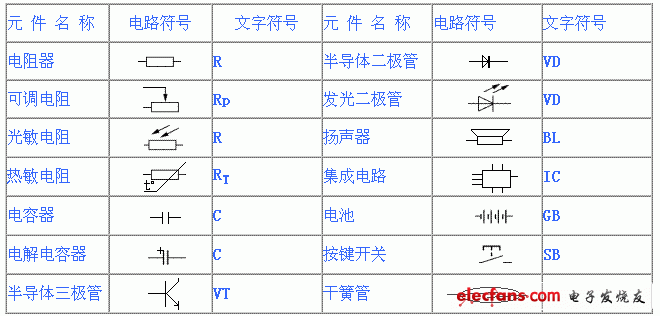

　　(1)名稱·電路符號·文字符號

?

　　(2)555時基集成電路

　　555時基集成電路是數字集成電路，是由21個晶體三極管、4個晶體二極管和16個電阻組成的定時器，有分壓器、比較器、觸發器和放電器等功能的電路。它具有成本低、易使用、適應面廣、驅動電流大和一定的負載能力。在電子制作中只需經過簡單調試，就可以做成多種實用的各種小電路，遠遠優于三極管電路。

　　555時基電路國內外的型號很多，如國外產品有：NE555、LM555、A555和CA555等;國內型號有5GI555、SL555和FX555等。它們的內部結構和管腳序號都相同，因此，可以直接互相代換。但要注意，并不是所有的帶555數字的集成塊都是時基集成電路，如MMV555、AD555和AHD555等都不是時基集成電路。

　　常見的555時基集成電路為塑料雙列直插式封裝(見圖5-36)，正面印有555字樣，左下角為腳①，管腳號按逆時針方向排列。

?

　　(圖5-36)

　　555時基集成電路各管腳的作用：腳①是公共地端為負極;腳②為低觸發端TR，低于1/3電源電壓以下時即導通;腳③是輸出端V，電流可達2000mA;腳④是強制復位端MR，不用可與電源正極相連或懸空;腳⑤是用來調節比較器的基準電壓，簡稱控制端VC，不用時可懸空，或通過0.01μF電容器接地;腳⑥為高觸發端TH，也稱閾值端，高于2/3電源電壓發上時即截止;腳⑦是放電端DIS;腳⑧是電源正極VC。

　　555時基集成電路的主要參數為(以NE555為例)電源電壓4.5～16V。

　　輸出驅動電流為200毫安。

　　作定時器使用時，定時精度為1%。

　　作振蕩使用時，輸出的脈沖的最高頻率可達500千赫。

　　使用時，驅動電流若大于上述電流時，在腳③輸出端加裝擴展電流的電路，如加一三極管放大。

　　(3)音樂片集成電路

　　它同模仿動物叫聲和人語言集成電路都是模擬集成電路，采用軟包裝，即將硅芯片用黑的環氧樹脂封裝在一塊小的印刷電路板上。

　　由于集成電路內不宜制作電感、電容及可調電阻等元器件，為了發揮它的作用，必須外接一些元器件。

　　注意：集成電路片在焊接時不能帶電操作，只有焊接后，檢查無誤，才能接通電源。

　　2.555時基集成電路基礎電路實驗

　　為了便于利用較少的元器件，而達到基本學會555時基集成電路的制作和應用能力，我們篩選了以下元器件供大家實驗參考(以下電路圖5-37中不再標出數值)。

　　R1是光敏電阻、R2=10K、R3=2K、R4=200Ω、R5=200Ω、Rp是150K、RT是熱敏電阻、IC1是NE555、IC2是焊有三極管和電阻的音樂片、紅綠發光管VD1和VD2各一個、SB是按鍵開關、C1=0.01μF、C2=0.04μF、C3=10μF、C4=47μF、C5=100μF(C3、C4和C5為電解電容器，耐壓應當大于6V)、GB=6V、喇叭為8Ω。

　　(1)觸摸電路

　　這是555時基集成電路的一個特長，具有電路翻轉功能，稱為雙穩工作方式。圖5-38是最典型的雙穩電路。圖中“開”和“關”是兩個金屬片(鐵片或銅片)，當手觸摸“開”金屬片時，人體感應到的脈沖信號就輸入到②腳，此時③腳輸出高電位，發光二極管發亮。當手摸一下“關”金屬片，電路進行翻轉，此時③腳輸出低電位，發光二極管滅。

?

　　圖5-37

　　應注意：發光二極管的兩個管腳有正負極之分，焊接(連接)時不能搞錯。當電路沒有接金屬片實驗時，手應沾一點水或用手拿鑰匙去接觸管腳增大電感量。
