電風扇加裝陣風控制器電路圖

該電路中IC，R1，RP及C1等元件組成一個無穩態電路，其輸出端3腳的高低電平轉換時間由RP及C1的充放電時間決定。合上開關S，220V交流電經C5和R3降壓及VD2，VD3，VD4，C4整流濾波后得到一穩定在12V左右的電壓，提供給IC集成電路。當IC的3腳輸出呈低電平時，K斷開，觸點K-1常閉點閉合。風扇電機得電運轉，隨后，3腳又輸出高電平，此時，K吸合；其常閉觸點K-1斷開，風扇電機失電減速。調整電位器RP則可令風扇吹出時大時小的自然風。

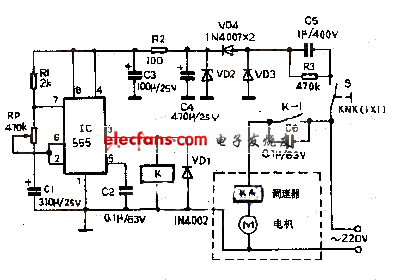

如圖為電風扇加裝陣風控制器電路圖:

電風扇加裝陣風控制器電路
