負載傳感器應用原理電路分析

　負載傳感器（簡稱LSE）是專門用于監測電源設備輸出端負載接通與斷開的敏感器件，國內的生產廠家目前已研制開發了三個系列的負載傳感器產品，即Ⅰ系列通用型（廠家的設計思想是專門用于逆變器中作空耗節能傳器）；Ⅱ系列是專門用于調壓器設備的；Ⅲ系列是直流負載傳感器（廠家的設計思想主要用于錄音機中作節能與保護用的傳感器）。本文僅就Ⅰ系列負載傳感器LSE的應用原理、基本電參數及有關注意事項，連同新開發的一些應用電路介紹給廣大電子愛好者。?

Ⅰ系列應用原理

　　Ⅰ系列負載傳感器屬通用型器件，可應用于任何變電裝置上，由于工作時需要一組直流電源，所以用在有直流電源的逆變器上最為方便，它可以直接用該直流電源。基本功能是利用負載傳感器直接控制逆變器中的振蕩電路的電源通斷，從而實現自動開機與關機，達到節能的目的。

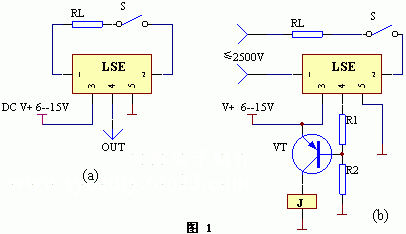

　　Ⅰ系列負載傳感器的應用原理接線圖如圖1(a)、(b)所示。在負載傳感器LSE的①、②腳間串接一只負載RL（不需加上電壓），在LSE的③腳加上直流電壓（DC6－15V），LSE的⑤腳接地，閉合開關S，此時LSE的④腳上有電流輸出。另外，還可以在LSE的①、②腳間串入負載RL，并接入小于2500V的交流或直流電路中，閉合開關S，此時LSE的④腳上有電流輸出，三極管VT截止，繼電器J處于釋放狀態。斷開開關S，此時LSE的④腳輸出低電平，三極管VT導通，繼電器J勵磁吸合。
　　I系列負載傳感器共有5只引腳：①、②腳為回路通斷檢測端；可串接于0－2500V交直流電路中。③腳為電源正極端；使用6－15V的直流電源。④腳為輸出端；廠家推薦參數最大為50mA。（經實測隨著③腳電壓的升高，④腳的輸出電流最大可達80mA）。⑤腳為接地端。該傳感器的動作靈敏度為50K（即負載RL的內阻小于50K時即可動作）。靜態損耗電流小于30uA；額定負載電流由器件所標型號確定，見表所示。

　　在使用該器件時，務必注意以下事項：
　　①? 器件所標參數均為額定值，不宜超過額定數值使用，否則不能保證器件的安全。
　　②? 負載傳感器LSE的輸出端④腳不能對地短路。　
　　③? 輸出端④腳如果直接驅動負載，當負載電流大于50mA時，可以用三極管將電流放大后驅動負載工作，但所用三極管的基極必須串接限流電阻，否則有可能使三極管損壞。
　　④? 在焊接LSE的引腳時，其溫度應控制在260℃以下，焊接操作時間不大于6s為好。
　　⑤? 在強電磁脈沖干擾的場合下使用時，為了增強電路的可靠性，可以在LSE的②、⑤腳間接上一只0.22uF的電容器或并接一只可調電阻。
