一、簡易超聲波捕魚器

電路原理電路如圖1所示。該電路主要由振蕩、升壓、整流、觸發和放電輸出等五部分構成。R1、C1、R2、D1、D2和VT及L1、L2組成振蕩電路。其中L2為反饋線圈。其振蕩頻率約在數十千赫。振蕩所產生的脈沖電壓通過L3感應升壓，由D3～D8整流后獲得的直流電壓一方面經A、B（A、B兩端通過導線置于海水的電極中）向儲能電容C3充電；另一方面也經R3對C2充電。當C2兩端的電壓達到觸發二極管D9的導通電壓時。可控硅SCR被觸發導通，儲能電容C3通過SCR向A、B端放電，使在海域里電極之間的蝦受電擊暈而被打撈。其中。R3、R4、w和C2組成移相電路。調節可變電阻W改變C2的充電時間，從而控制C3的放電頻率，達到理想的捕蝦效果。

元件選擇振蕩管VT為大功率管，要求BVceo》200V。1cm》8A．如C3995。散熱器面積不應小于75cm2。若無此類管。可用四個3DDl5D并聯使用．但需要這四個管子的參數盡量一致。避免個別管性能差異大發熱不均而燒壞。R2選用10Ω/10W的水泥電阻：D9為擊穿電壓30V的觸發二極管DB3可控硅SCR選用20A，耐壓600V的螺栓型單向可控硅．如EGE06-06。C3采用25μ、450V的油浸電容。值得一提的是，此電容若用電解電容時．效果不好。且易損壞。

制作與調試脈沖變壓器B需自制．磁芯采用21英寸彩電的行輸出變壓器磁芯。先用絕緣紙制作一個骨架，然后用Φ1．2mm的漆包線在骨架上繞24T作L1．用擊0．7mm的漆包線繞12T作L2。繞好L2后再用絕緣紙纏繞兩圈作絕緣，以防高壓打火，再用Φ0．4mm的漆包線繞上300T作輸出線圈L3。繞制好線包．裝入磁芯時．磁芯的對接端加1—2個絕緣紙做成的墊，目的是使磁芯留有磁隙，防止磁飽和。鐵氧體磁芯很容易破碎，所以安裝磁芯時，應緩緩用力把它垂直插入線包中，不得硬敲以免磁芯損壞。

繞制好的脈沖變壓器有條件的話可經浸漆處理，使其防潮．提高絕緣性能。接A、B端的是金屬棒和魚網。可用2米長的竹竿作手竿．通過多股膠皮線把A、B與金屬棒和魚網連接，如圖4所示。魚網圈用金屬絲制成。

由于所使用的環境惡劣，故金屬棒和魚網圈不要用一般的鐵線，最好用Φ6mm以上的銅線或不銹鋼線，以免生銹嚴重影響捕蝦效果。

元件焊接無誤后。先不接入L3，通過調試低壓振蕩部分。若聽到“吱吱”聲。說明電路已起振，再接入L3；若電路不起振。將反饋線圈L2的極性互換即可。電路起振后，接入L3，調試高壓部分：用220V、100W的燈泡作負載，接入A、B端．此時若燈泡一滅一亮．且發亮?xí)r亮度很大．并發出“嗚一嗚一”聲，說明制作基本成功。調整w，使燈泡閃亮的頻率為每二秒三次，即可下海使用。

元件清單

常見故障檢修

1．電路不起振接通電源后沒有聽到“吱吱”振蕩聲．說明電路停振。振蕩部分損壞或高壓部分存在短路，都會造成電路不起振。檢查時，先斷開L3，若聽到“吱吱”聲．說明高壓部分存在短路現象，著重檢查可控硅和儲能電容是否擊穿。若沒有聽到“吱吱”聲，則是振蕩部分有故障，檢查振蕩管是否損壞等。如果振蕩管是由四個3DDl5D組成，損壞其中一個后．不要只換該管．應一起換掉四個管子，以免新舊管子的參數不一致留下隱患。

2．無高壓放電若電路起振．但用220V、lOOW的燈泡作負載，燈泡不閃亮?xí)r。應檢查L(zhǎng)3接頭是否脫落或被腐蝕斷，可控硅是否開路。儲能電容C3是否能充放電等。

3．放電頻率不可調放電頻率過快或過慢或不可調．都與R3、R4、W和C2有關。這些元件當中的一個參數發生變化，都會造成放電頻率變化。不利于捕捉蝦。這時．應檢查可調電阻W是否接觸不良，R3、R4阻值是否變值，C2是否損壞等。本捕蝦機適用于在海水或咸水養殖場里捕蝦。若用于淡水江河捕蝦．適當改變L3的匝數。

二、超聲波捕魚器電路圖與制作

工作原理：

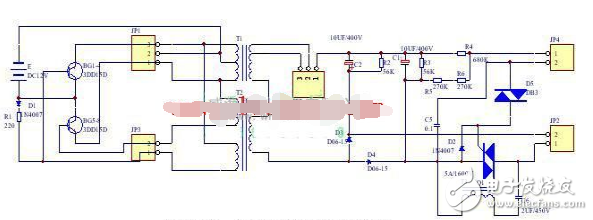

本機采用自激振蕩方式，晶體管bg1-4，bg5-8和t1，t2，d1和r1組成前級高頻自激振蕩器。t1次級輸出高頻高壓脈沖經d1，d2，c1，c2組成的倍壓整流電路轉變?yōu)橹绷鞲邏海斎氲胶蠹?jí)。后級采用可控硅輸出電路，由電容c6，可控硅q1，雙向觸發二極管d5和線圈t3共同組成一低頻振蕩電路，它將高壓直流以低頻脈沖方式釋放輸出，圖中jp4接電位器可調節后級放電頻率，jp5接高低壓轉換開關。

調試：

用100w燈泡做負載進行調試可以直觀觀察工作情況。

前級調試將負載接在c2的正端和c1的負端，仔細檢查電路確認接線正確后觸通開關（圖中未繪出）燈泡應亮的發白（只為調試，不要時間太長，因這時功率管的工作電流非常大以防燒毀）如果燈泡不亮，將jp1的1和3兩條接線對調即可。

后級調試：將燈泡接于輸出端，檢查后級接線確認無誤后，觸通開關燈泡應亮，調電位器燈泡應明暗有變化，變壓器振蕩聲也會同時發生變化，粗略調試是將電位器調到低頻端能看到燈有閃爍感即可，如果進行細致調試，可在前級的直流輸入側接一直流電流表，調電位器使電流能在3a-10a范圍內變化即可，如電流不符合要求，可調整電阻r4的大小。本機調試時必須接負載，否則電路不會工作。
