電磁流量計具有品種規格齊全、量程比大、測量精度高、節約能源、互換性好、所需的直管段短等優點，應用越來越廣泛，是測量導電液體的理想儀表。

　　電磁流量計一般由傳感器、變送器和顯示單元三部分組成。而智能電磁流量計是高精度、高可靠和使用壽命長的流量儀表，智能電磁流量計，會附帶有高清晰度LCD背光顯示。而且與老式模擬的或非智能的電磁流量計有非常大的區別，智能電磁流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用。

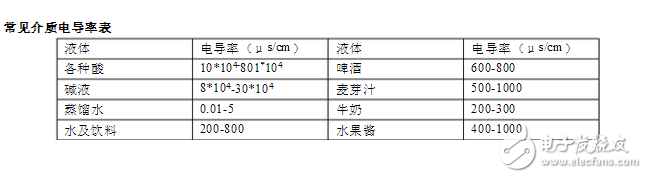

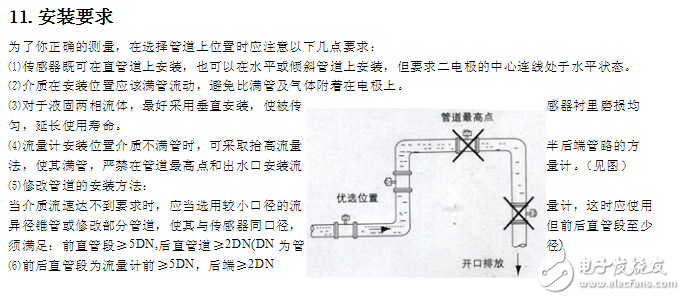

　　電磁流量計安裝要求

　　A、安裝地點不能有大的振動源，并應采取加固措施來穩定儀表附近的管道；

　　B、不能安裝在大型變壓器、電動機、機泵等產生較大磁場的設備附近，以免受到電磁場的干擾；

　　C、傳感器與管道連接時應保證滿管運行，最好垂直安裝；

　　D、變送器外殼、屏蔽電纜、測量本體及兩端的管道都要接地，接地極應單獨設置，接地電阻應小于10歐姆，不能接到電氣或公共接地網上；

　　E、要求有前5倍后3倍管道直徑的直管段。

?

　　電磁流量計安裝地點的選擇

　　為了使變送路工作可靠穩定，在選擇安裝地點時應注意以下幾個方面的要求：

　　⑴盡量避開鐵磁性物體及具有強電磁場的設備（如大電機、大變壓器的等），以免磁場影響傳感器的工作磁場和流量信號。

　　⑵應盡量安裝在干燥通風之處，不宜在潮濕、易積水的地方安裝。

　　⑶應盡量避免日曬雨淋，避免環境溫度高于60℃及相對濕度大于95%。

　　⑷選擇便于維修，活動方便的地方。

　　⑸流量計應安裝在水泵后端，決不能在抽吸側安裝；閥門應安裝在流量下游側。

　　電磁流量計使用注意事項

　　A、電磁流量計投用前，應檢查其安裝是否符合要求、管道是否吹洗干凈、壓力試驗是否已完成；

　　B、打開閥門，使液體充滿系統，排除殘留氣體后，接通儀表電源通電預熱，關閉閥門使流量計充滿靜態液體，檢查調整零點，重新打開閥門使流量達100%，檢查輸出是否正確和穩定；

　　C、打開上、下游閥門，關閉旁路閥，將流量計投入使用；

　　D、流量計停用時，對于易結垢的介質應打開排污閥將流量計中的介質排凈，對于易凝固的介質應排凈并用低壓蒸汽或工廠風進行掃線，保證測量管內不結垢、不殘留固體雜質。

　　智能電磁流量計說明書

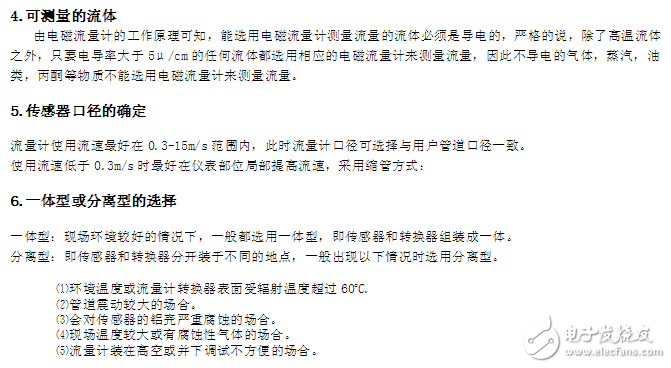

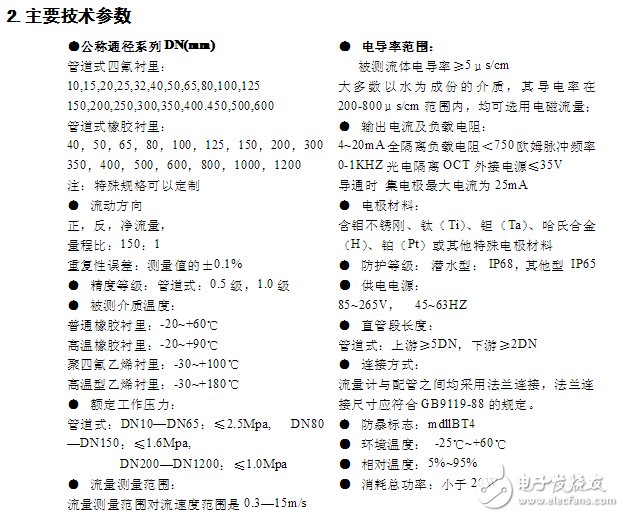

　　電磁流量計正常工作條件 ：

　　環境溫度：分體型 –10～+ 60℃；

　　相對濕度：5%～90%；

　　供電電源：單相交流電 85～265V，45～63Hz；

　　功 率：小于20W。

　　流量測量范圍

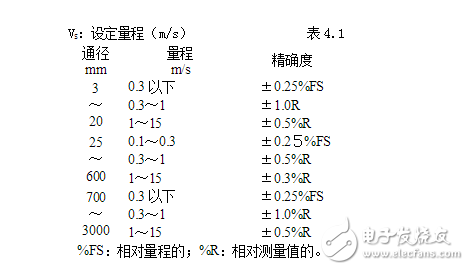

　　流量測量范圍上限值的流速可在0.3m/s～15m/s范圍內選定，下限值的流速可為上限值的1%。4.2.3參比條件下流量計精確度見表4.1。

　　重復性誤差

　　測量值的 ±0.1%。

　　電流輸出

　　a） 電流輸出信號：雙向兩路，全隔離0～10mA / 4～20mA。

　　b） 負載電阻：0～10mA時，0～1.5kΩ；4～20mA時，0～750Ω。 C）基本誤差：在上述測量基本誤差基礎上加±10μA。

　　頻率

　　頻率輸出：正向和反向流量輸出，輸出頻率上限可在1～5000Hz內設定。帶光電隔離的晶體管集電極開路雙向輸出。外接電源不大于35V，導通時集電極最大電流為250mA。

　　脈沖輸出

　　脈沖輸出：正向和反向流量輸出，輸出脈沖上限可達5000cp/s。脈沖當量為0.0001～1.0m3/cp。脈沖寬度自動設置為20ms或方波。帶光電隔離的晶體管集電極開路輸出。外接電源不大于35V，導通時集電極最大電流為250mA。

　　流向指示輸出

　　流量計可測正反方向的流體流動流量，并可以判斷出流體流動的方向。規定顯示正向流量時輸出+10V高電平，反向流體流動輸出0V的低電平。

　　報警輸出：

　　兩路帶光電隔離的晶體管集電極開路報警輸出。外接電源不大于35V，導通時集電極最大電流為250mA。報警狀態：流體空管、勵磁斷線、流量超限。

　　串行通訊：

　　可選RS232C或RS485串行通訊接口、具有防雷擊保護。 4.2.10 阻尼時間：

　　在0～100s（90%時）間分檔可選。

　　電氣隔離：

　　模擬輸入與模擬輸出間絕緣電壓不低于500V；

模擬輸入與報警電源間絕緣電壓不低于500V；

模擬輸入與交流電源間絕緣電壓不低于500V；

模擬輸出與交流電源間絕緣電壓不低于500V；

模擬輸出與大地之間絕緣電壓不低于500V；

脈沖輸出與交流電源間絕緣電壓不低于500V；

脈沖輸出與大地間絕緣電壓不低于500V；

報警輸出與交流電源間絕緣電壓不低于500V；

報警輸出與大地間絕緣電壓不低于500V。

?

　　輸出與電源線

　　所有輸出與電源線由用戶根據實際情況自備。但請注意滿足負載電流的要求。 注意：當接線端子旁邊的DIP開關撥向ON的位置時，由轉換器內部向隔離的OC門頻率輸出（PUL+、PUL-）、報警輸出（ALM+、ALM-）及狀態控制（INSW）提供+28V電源和10kΩ上拉電阻。因此，在使用頻率輸出與傳感器配套試驗時，可將DIP開關撥至ON，從PUL+和PCOM接線引出頻率信號。

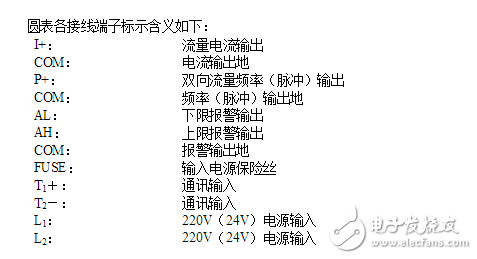

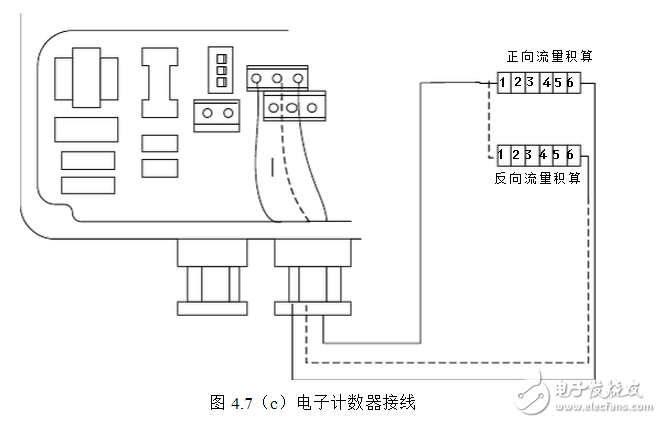

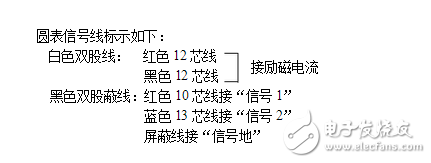

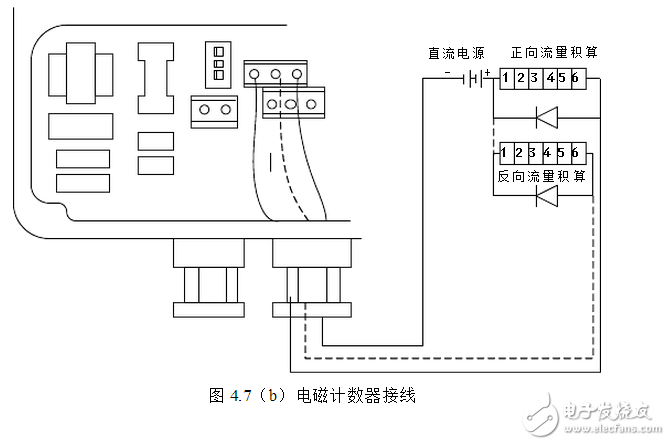

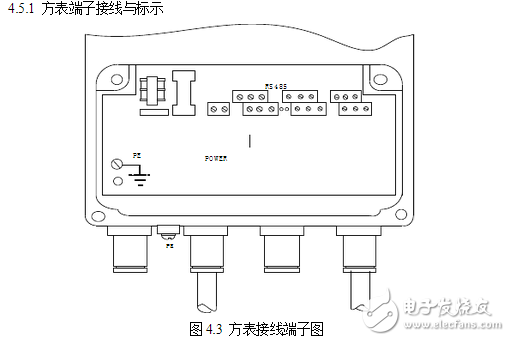

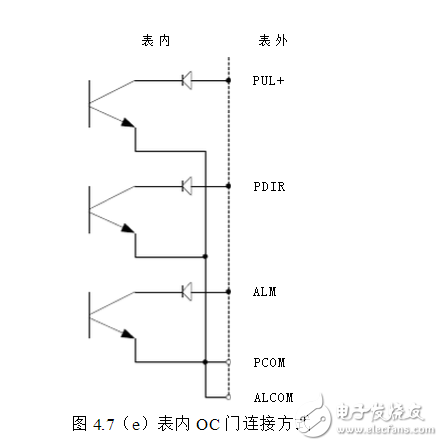

　　脈沖電流輸出、報警電流輸出外接供電電源和負載見圖4.7。使用感性負載時應如圖加續流二極管。
