一開三控開關接線圖解_單聯三控開關接線圖解

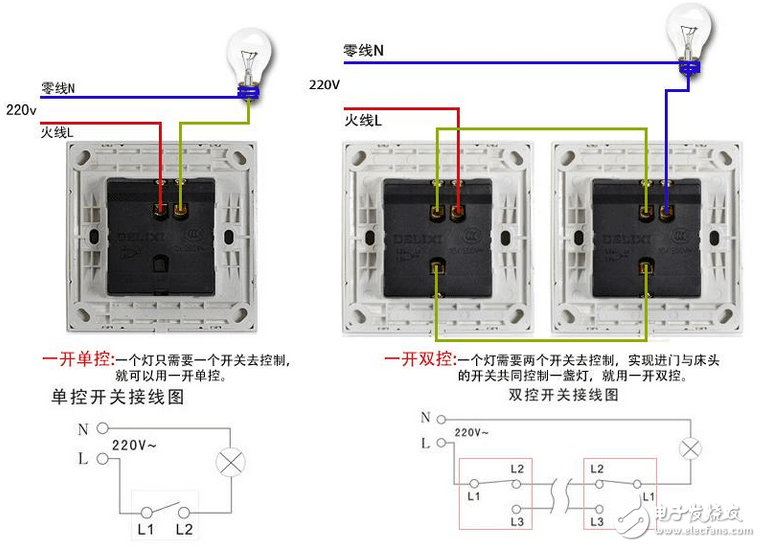

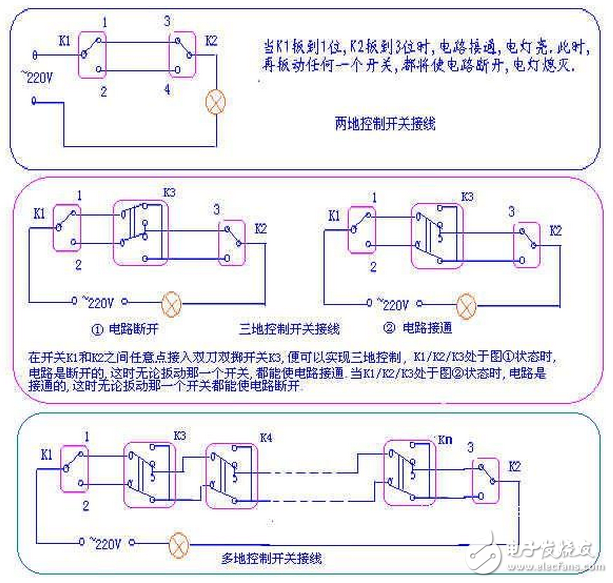

　　一燈多地控制，只需要在兩個雙控開關之間加入雙刀雙擲開關，用此方法，一個燈理論可以用N個開關控制。

　　一開三控開關接線圖解

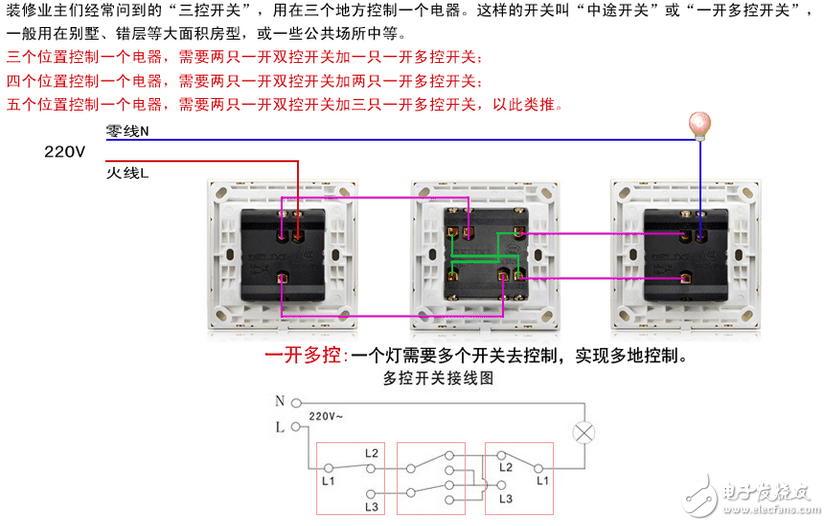

　　三個開關控制一盞燈，記住這個很實用。首先，此電路圖需要三個開關及若干線路，開關包括兩個雙控開關，一個中途開關。

　　在安裝中途開關時，需要注意幾個端子連接方法，如果沒有說明書，需要萬用表測量確定哪兩個為一組，然后接線。

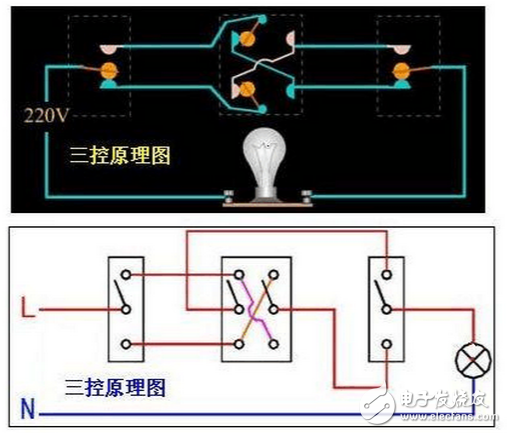

　　單聯三控開關接線圖解

　　一開三控開關接線圖解_單聯三控開關接線圖解

　　裝一個220V繼電器（兩組動合、兩組轉換）在雙控開關內部。觸點連接如下圖的原理，線包通過一個開關接220V，可以是雙控開關也可以是一個單刀開關或自鎖開關等。

　　一開三控開關接線圖解_單聯三控開關接線圖解
