采用有引線式封裝的肖特基二極管通常作為高頻大電流整流二極管、續流二極管或保護二極管使用。它有單管式和對管（雙二極管）式兩種封裝形式。肖特基對管又有共陰（兩管的負極相連）、共陽（兩管的正極相連）和串聯（一只二極管的正極接另一只二極管的負極）三種管腳引出方式。

采用表面封裝的肖特基二極管有單管型、雙管型和三管型等多種封裝形式，有A~19種管腳引出方式。

作用

一個典型的應用，是在雙極型晶體管 BJT 的開關電路里面，通過在 BJT 上連接 Shockley 二極管來箝位，使得晶體管在導通狀態時其實處于很接近截止?fàn)顟B(tài)，從而提高晶體管的開關速度。這種方法是 74LS，74ALS，74AS 等典型數字 IC 的 TTL內部電路中使用的技術。

肖特基（Schottky）二極管的最大特點是正向壓降 VF 比較小。在同樣電流的情況下，它的正向壓降要小許多。另外它的恢復時間短。它也有一些缺點：耐壓比較低，漏電流稍大些。選用時要全面考慮。

優點

SBD具有開關頻率高和正向壓降低等優點，但其反向擊穿電壓比較低，大多不高于60V，最高僅約100V，以致于限制了其應用范圍。像在開關電源（SMPS）和功率因數校正（PFC）電路中功率開關器件的續流二極管、變壓器次級用100V以上的高頻整流二極管、RCD緩沖器電路中用600V～1.2kV的高速二極管以及PFC升壓用600V二極管等，只有使用快速恢復外延二極管（FRED）和超快速恢復二極管（UFRD）。UFRD的反向恢復時間Trr也在20ns以上，根本不能滿足像空間站等領域用1MHz～3MHz的SMPS需要。即使是硬開關為100kHz的SMPS，由于UFRD的導通損耗和開關損耗均較大，殼溫很高，需用較大的散熱器，從而使SMPS體積和重量增加，不符合小型化和輕薄化的發展趨勢。因此，發展100V以上的高壓SBD，一直是人們研究的課題和關注的熱點。近幾年，SBD已取得了突破性的進展，150V和200V的高壓SBD已經上市，使用新型材料制作的超過1kV的SBD也研制成功，從而為其應用注入了新的生機與活力。

特點

SBD的主要優點包括兩個方面：

1）由于肖特基勢壘高度低于PN結勢壘高度，故其正向?qū)ㄩT限電壓和正向壓降都比PN結二極管低（約低0.2V）。

2）由于SBD是一種多數載流子導電器件，不存在少數載流子壽命和反向恢復問題。SBD的反向恢復時間只是肖特基勢壘電容的充、放電時間，完全不同于PN結二極管的反向恢復時間。由于SBD的反向恢復電荷非常少，故開關速度非常快，開關損耗也特別小，尤其適合于高頻應用。

但是，由于SBD的反向勢壘較薄，并且在其表面極易發生擊穿，所以反向擊穿電壓比較低。由于SBD比PN結二極管更容易受熱擊穿，反向漏電流比PN結二極管大。

檢測

肖特基（Schottky）二極管也稱肖特基勢壘二極管（簡稱SBD），它是一種低功耗、超高速半導體器件，廣泛應用于開關電源、變頻器、驅動器等電路，作高頻、低壓、大電流整流二極管、續流二極管、保護二極管使用，或在微波通信等電路中作整流二極管、小信號檢波二極管使用。

1．性能比較

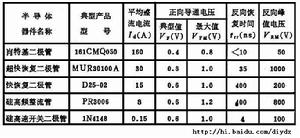

下表列出了肖特基二極管和超快恢復二極管、快恢復二極管、硅高頻整流二極管、硅高速開關二極管的性能比較。由表可見，硅高速開關二極管的trr雖極低，但平均整流電流很小，不能作大電流整流用。

? 2．檢測方法

下面通過一個實例來介紹檢測肖特基二極管的方法。檢測內容包括：①識別電極；②檢查管子的單向?qū)щ娦裕虎蹨y(cè)正向?qū)航礦F；④測量反向擊穿電壓VBR。

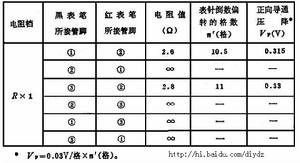

被測管為B82-004型肖特基管，共有三個管腳，將管腳按照正面（字面朝向人）從左至右順序編上序號①、②、③。選擇500型萬用表的R×1檔進行測量，全部數據整理成下表：

測試結論：

第一，根據①—②、③—④間均可測出正向電阻，判定被測管為共陰對管，①、③腳為兩個陽極，②腳為公共陰極。

第二，因①—②、③—②之間的正向電阻只幾歐姆，而反向電阻為無窮大，故具有單向?qū)щ娦浴?

第三，內部?jī)芍恍ぬ鼗O管的正向?qū)▔航捣謩e為0.315V、0.33V，均低于手冊中給定的最大允許值VFM(0.55V)。

另外使用ZC 25-3型兆歐表和500型萬用表的250VDC檔測出，內部?jī)晒艿姆聪驌舸╇妷篤BR依次為140V、135V。查手冊，B82-004的最高反向工作電壓（即反向峰值電壓）VBR=40V。表明留有較高的安全系數.

產品展示

SBD的結構及特點使其適合于在低壓、大電流輸出場合用作高頻整流，在非常高的頻率下（如X波段、C波段、S波段和Ku波段）用于檢波和混頻，在高速邏輯電路中用作箝位。在IC中也常使用SBD，像SBD?TTL集成電路早已成為TTL電路的主流，在高速計算機中被廣泛采用。

除了普通PN結二極管的特性參數之外，用于檢波和混頻的SBD電氣參數還包括中頻阻抗（指SBD施加額定本振功率時對指定中頻所呈現的阻抗，一般在200Ω～600Ω之間）、電壓駐波比（一般≤2）和噪聲系數等。

其它

長期以來，在輸出12V～24V的SMPS中，次級邊的高頻整流器只有選用100V的SBD或200V的FRED。在輸出24V～48V的SMPS中，只有選用200V～400V的FRED。設計者迫切需要介于100V～200V之間的150VSBD和用于48V輸出SMPS用的200VSBD。近兩年來，美國IR公司和APT公司以及ST公司瞄準高壓SBD的巨大商機，先后開發出150V和200V的SBD。這種高壓SBD比原低壓SBD在結構上增加了PN結工藝，形成肖特基勢壘與PN結相結合的混合結構。采用這種結構的SBD，擊穿電壓由PN結承受。通過調控N－區電阻率、外延層厚度和P＋區的擴散深度，使反偏時的擊穿電壓突破了100V這個長期不可逾越的障礙，達到150V和200V。在正向偏置時，高壓SBD的PN結的導通門限電壓為0.6V，而肖特基勢壘的結電壓僅約0.3V，故正向電流幾乎全部由肖特基勢壘供給。

為解決SBD在高溫下易產生由金屬－半導體的整流接觸變?yōu)闅W姆接觸而失去導電性這一肖特基勢壘的退化問題，APT公司通過退火處理，形成金屬－金屬硅化物－硅勢壘，從而提高了肖特基勢壘的高溫性能與可靠性。

ST公司研制的150VSBD，是專門為在輸出12V～24V的SMPS中替代200V的高頻整流FRED而設計的。像額定電流為2×8A的STPS16150CT型SBD，起始電壓比業界居先進水平的200V/2×8AFRED（如STRR162CT）低0.07V（典型值為0.47V），導通電阻RD（125℃）低6.5mΩ（典型值為40mΩ），導通損耗低0.18W（典型值為1.14W）。

APT公司推出的APT100S20B、APT100S20LCT和APT2×10IS20型200VSBD，正向平均電流IF（AV）=100A，正向壓降VF≤0.95V，雪崩能量EAS=100mJ。EAS的表達式為EAS=VRRM×IAS×td在式（1）中，200VSBD的VRRM=200V，IAS為雪崩電流，并且IAS≈IF=100A，EAS=100mJ。在IAS下不會燒毀的維持時間：td=EAS/（VRRM×IAS）=1000mJ/(200V×100A)=5μs。也就是說，SBD在出現雪崩之后IAS=100A時，可保證在5μs之內不會損壞器件。EAS是檢驗肖特基勢壘可靠性的重要參量200V/100A的SBD在48V輸出的通信SMPS中可替代等額定值的FRED，使整流部分的損耗降低10％～15％。由于SBD的超快軟恢復特性及其雪崩能量，提高了系統工作頻率和可靠性，EMI也得到顯著的改善。業界人士認為，即使不采用新型半導體材料，通過工藝和設計創新，SBD的耐壓有望突破200V，但一般不會超過600V。

2、SiC高壓SBD

由于Si和GaAs的勢壘高度和臨界電場比寬帶半導體材料低，用其制作的SBD擊穿電壓較低，反向漏電流較大。碳化硅（SiC）材料的禁帶寬度大(2.2eV～3.2eV)，臨界擊穿電場高（2V/cm～4×106V/cm），飽合速度快（2×107cm/s），熱導率高為4.9W/（cm·K），抗化學腐蝕性強，硬度大，材料制備和制作工藝也比較成熟，是目前制作高耐壓、低正向壓降和高開關速度SBD的比較理想的新型材料。1999年，美國Purdue大學在美國海軍資助的MURI項目中，研制成功4.9kV的SiC功率SBD，使SBD在耐壓方面取得了根本性的突破。SBD的正向壓降和反向漏電流直接影響SBD整流器的功率損耗，關系到系統效率。低正向壓降要求有低的肖特基勢壘高度，而較高的反向擊穿電壓要求有盡可能高的勢壘高度，這是相矛盾的。因此，對勢壘金屬必須折衷慮，故對其選擇顯得十分重要。對N型SiC來說，Ni和Ti是比較理想的肖特基勢壘金屬。由于Ni/SiC的勢壘高度高于Ti/SiC，故前者有更低的反向漏電流，而后者的正向壓降較小。為了獲得正向壓降低和反向漏電流小的SiCSBD，采用Ni接觸與Ti接觸相結合、高/低勢壘雙金屬溝槽（DMT）結構的SiCSBD設計方案是可行的。采用這種結構的SiCSBD，反向特性與Ni肖特基整流器相當，在300V的反向偏壓下的反向漏電流比平面型Ti肖特基整流器小75倍，而正向特性類似于NiSBD。采用帶保護環的6H－SiCSBD，擊穿電壓達550V。

C.M.Zetterling等人采用6H?SiC襯底外延10μm的N型層，再用離子注入形成一系列平行P＋條，頂層勢壘金屬選用Ti，這種結構與圖相類似的結勢壘肖特基（JunctionBarrierSchottky，縮寫為JBS）器件，正向特性與Ti肖特基勢壘相同，反向漏電流處于PN結和Ti肖特基勢壘之間，通態電阻密度為20mΩ·cm2，阻斷電壓達1.1kV，在200V反向偏壓下的漏電流密度為10μA/cm2。此外，R·Rayhunathon報道了關于P型4H?SiCSBD、6H?SiCSBD的研制成果。這種以Ti作為金屬勢壘的P型4H?SiCSBD和6H?SiCSBD，反向擊穿電壓分別達600V和540V，在100V反向偏壓下的漏電流密度小于0.1μA/cm2（25℃）。

SiC是制作功率半導體器件比較理想的材料，2000年5月4日，美國CREE公司和日本關西電力公司聯合宣布研制成功12.3kV的SiC功率二極管，其正向壓降VF在100A/cm2電流密度下為4.9V。這充分顯示了SiC材料制作功率二極管的巨大威力。在SBD方面，采用SiC材料和JBS結構的器件具有較大的發展?jié)摿ΑＴ诟邏汗β识O管領域，SBD肯定會占有一席之地。
