什么是電涌,電涌的產生及危害

什么是電涌

　　國際電工委員會IEC664-1（低電壓系統中電器設備絕緣配合的一般要求）中定義：超過相應穩定的電壓峰值的任何電壓峰值。瞬間的高電壓導流導通，當電壓及電流高于正常值的雙倍時，稱之為電涌。
為什么要進行電涌保護
　　在各種電器設備的損壞事故中，絕緣損壞，元件擊穿、設備漏電占了相當的比例，今天我們已經查出電涌過電壓是事故的原因，因此對過電壓的防護在GB50057-94（2000版）和ICE364-4-41、ICE364-5-53中做出了嚴格要求。

電涌是途徑產生的

1. 雷電電涌過電壓:

　　感應雷擊電涌過電壓：雷擊閃電產生的高速變化的電磁場，閃電輻射的電場作用于導體，感應很高的過電壓，這類過電壓具有很陡的前沿并快速衰減。
　　直接雷擊電涌過電壓；直接落雷在電網上，由于瞬間能量巨大，破壞力及強，目前還沒有一種設備能對直接落雷進行保護。
　　雷擊傳導電涌過電壓：由遠處的架空線傳導而來，由于接于電力網的設備對過電壓有不同的抑制能力，因此傳導過電壓能量隨線路的延長而減弱。
　　振蕩電涌過電壓：動力線等效一個電感，并于大地及臨近金屬物體間存在分布電容，構成并聯諧振回路，在TT、TN供電系統，當出現單相接地故障的瞬間，由于高頻率的成分出現諧振，在線路上產生很高過電壓，主要損壞二次儀表。

2.操作電涌過電壓：

　　載流和重燃電涌守電壓：由接通和分斷控制設備時產生，特別是電動機或變壓器負載，在起動階段或故障時分斷，出現載流和重燃過電壓，常使電動機繞組或變壓器擊穿損壞（如國內一鋼鐵企業發電廠，在一個月內因接通和分斷過電壓造成兩臺3000KW電動機相間南穿穿短路損壞）。
　　靜電放電：干燥的絕緣體（如毛制品），在干燥的環境通過摩控產生靜電，能量較小，主要損壞集成電路。

電涌對設備的損壞形式

　　飛弧：在被損的部件上留下明顯的電弧痕跡；
　　電暈：在絕緣體表面上，有明顯的電蝕痕跡，被蝕部位絕緣下降；
　　控制電路的IC等元件損壞；
　　一般電子設備、家用電器的整流元件、穩壓元件損壞；
　　接地故障成設備帶電（單相接地）：造成設備相間短路（電機相間短路）；
　　我們的意圖是向你介紹這些年來我們在低壓供電系統對電涌進行保護的經驗，向您介紹符合這一標準的產品，最大限度的為您提供安全用電系統，為技術融合貢獻力量。

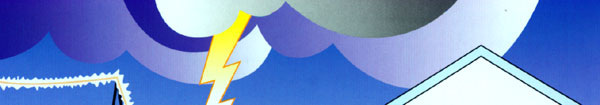

完整的系統防雷

A級保護：變電站處的保護　 B級保護：建筑物主配盤處的保護　C級保護：建筑物內分配電盤處的保護 　D級保護：末端的負載保護
